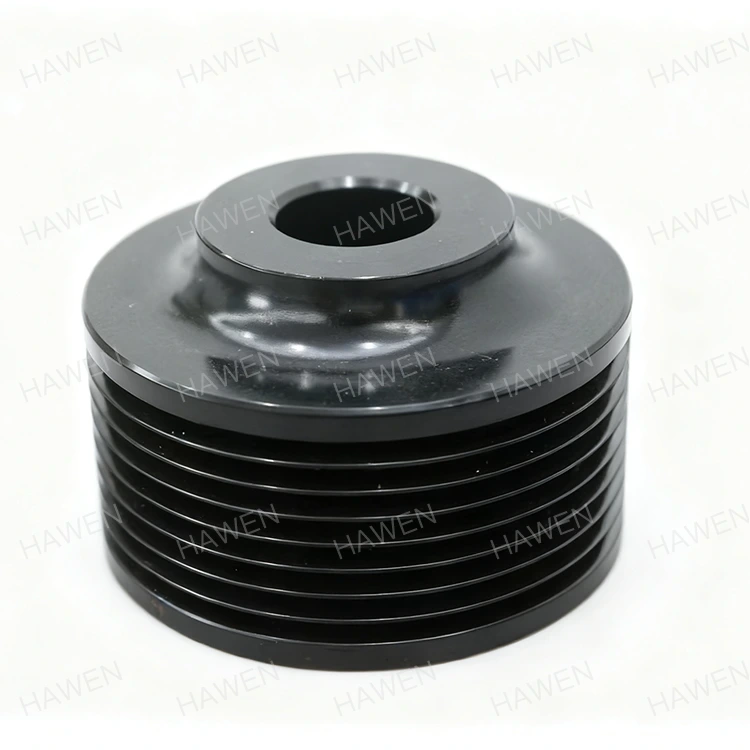

Poulie WebType

Forme structurelle et logique de conception

La poulie WebType adopte une structure Web intégrée, reliant la jante et le moyeu via une bande continue en forme de plaque. Par rapport aux structures à rayons, cette conception réduit les discontinuités structurelles, créant ainsi une trajectoire de charge plus continue lorsque la poulie est soumise à des charges radiales et de torsion. Il convient aux systèmes de transmission qui nécessitent une rigidité et une stabilité structurelle élevées.

L'épaisseur de l'âme, la jante et le moyeu sont généralement intégralement formés ou assemblés avec une grande précision, offrant une rigidité globale plus élevée que les conceptions à cadre ouvert. Cela contrôle efficacement la déformation lors d’un fonctionnement à vitesse moyenne à élevée.

Impact pratique de la structure sur les performances

La structure à toile fermée de la poulie Web Type offre une meilleure stabilité dynamique pendant le fonctionnement. La conception porteuse continue réduit le risque de vibrations localisées, ce qui est plus favorable aux performances à long terme des roulements et des courroies. Dans le même temps, la structure intégrale contribue à maintenir la précision géométrique des rainures de la courroie, réduisant ainsi le risque d'usure inégale de la courroie.

Lors de la transmission de puissance, cette structure tolère bien les fluctuations de couple, ce qui la rend adaptée aux équipements industriels fonctionnant en continu pendant de longues périodes.

Configuration des matériaux et processus de fabrication

Les poulies de type Web subissent généralement un équilibrage dynamique pendant la fabrication pour répondre aux exigences de stabilité à des vitesses moyennes à élevées.

Analyse de fiabilité et de durée de vie

En raison de la structure continue de la toile, les poulies de type toile sont moins sujettes à la concentration de contraintes sous des charges répétées. Comparés aux structures légères, ils sont mieux adaptés aux conditions de fonctionnement à forte charge et de longue durée. Ils démontrent une durabilité structurelle stable, en particulier dans les systèmes à faible fréquence de démarrage et d'arrêt mais avec de longues durées de fonctionnement unique.

Scénarios d'application typiques

Les poulies de type Web sont couramment utilisées dans les environnements suivants :

Ventilateurs industriels et systèmes de pompes à eau

Unités d'entraînement principales de machines-outils

Réducteurs et extrémités de sortie de puissance

Équipements à fonctionnement continu dans les mines et la métallurgie

Ils sont souvent sélectionnés pour les applications nécessitant un fonctionnement stable, une rigidité élevée et une longue durée de vie.

Recommandations de sélection et de personnalisation

Lors de la sélection d'une poulie de type Web, des facteurs tels que le type de courroie, la plage de vitesse, le niveau de charge et la méthode de connexion de l'arbre doivent être pris en compte. Les options de personnalisation incluent le diamètre extérieur, le type de rainure, l'épaisseur de l'âme et la configuration des trous d'arbre, qui peuvent tous être adaptés pour répondre aux exigences spécifiques d'une application.
