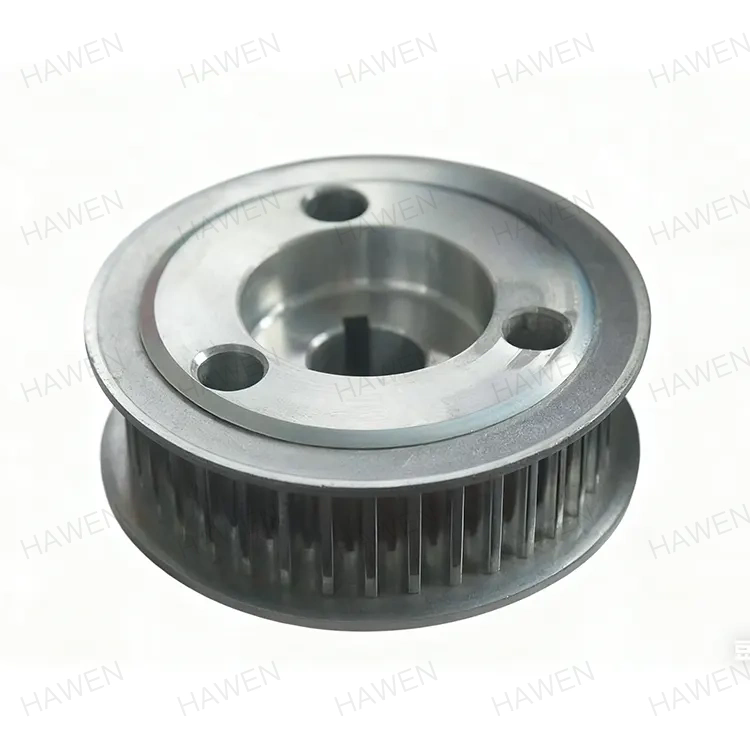

Qu'est-ce qui rend les poulies à courroie essentielles pour les équipements de convoyage et la manutention ?

Dans un centre de distribution très fréquenté de la ceinture industrielle de la province du Zhejiang, une ligne de convoyeurs fonctionnait depuis trois ans sans problème majeur. Puis les problèmes ont commencé. La courroie a commencé à dériver, les colis sont tombés sur les côtés et l'ampérage du moteur a augmenté de manière imprévisible. L'équipe de maintenance a remplacé la courroie, retendu le tendeur et a même remplacé la boîte de vitesses. Rien n'a fonctionné. La cause fondamentale, découverte seulement après une analyse approfondie des vibrations, était la poulie motrice. Son revêtement s'était usé de manière inégale, créant une condition connue sous le nom de « glissement différentiel » qui provoquait un déplacement irrégulier de la courroie sous la charge. Le système de convoyage, apparemment robuste, avait été compromis par un élément que tout le monde avait négligé : lePoulies à courroie.

Ce scénario illustre une vérité fondamentale en matière de manutention : les poulies à courroie ne sont pas des composants passifs. Ils constituent l’interface mécanique entre le système d’entraînement et la courroie et remplissent simultanément quatre fonctions critiques. Ils transmettent le couple du moteur à la courroie. Ils maintiennent la tension de la courroie grâce au système de tension. Ils corrigent le cheminement de la courroie à travers le profil de la couronne. Et ils absorbent l’impact et l’usure du matériau transporté. Lorsqu’une de ces fonctions est compromise, c’est tout le système de convoyeur qui en souffre. Cet article examinera chacune de ces fonctions en détail technique, expliquant pourquoi les poulies à courroie sont essentielles pour des opérations de manutention fiables, efficaces et sûres.

Table des matières

• 1. La chaîne de transmission de couple : où s'adaptent les poulies à courroie et pourquoi elles échouent en premier
• 2. La question de la Couronne : pourquoi un visage incurvé n'est pas facultatif
• 3. Sélection retardée : la décision qui détermine le glissement ou l'adhérence
• 4. Les contraintes cachées : ce que FEA révèle sur la conception des poulies
• 5. Une maintenance importante : que vérifier et quand
• 6. Foire aux questions (FAQ)
• 7. Conclusion

1. La chaîne de transmission de couple : où s'adaptent les poulies à courroie et pourquoi elles échouent en premier

Pour comprendre pourquoi les poulies à courroie sont essentielles, nous devons d'abord retracer le chemin de la puissance à travers un système de convoyeur. La chaîne commence au niveau du moteur électrique, qui convertit l'énergie électrique en énergie mécanique de rotation. L'arbre du moteur est relié à une boîte de vitesses qui réduit la vitesse et multiplie le couple. L'arbre de sortie de la boîte de vitesses est couplé à l'arbre de la poulie motrice. La poulie motrice, enveloppée dans la bande transporteuse, transmet le couple à la bande par friction. La courroie, à son tour, déplace le matériau. Chaque maillon de cette chaîne est essentiel, mais la poulie d'entraînement est unique car c'est le point où le couple est transféré d'un arbre en acier rigide à une courroie en caoutchouc flexible. Cette transition constitue la partie la plus difficile de tout le système.

Les poulies à courroie sont les premiers composants à tomber en panne car elles sont soumises à la combinaison de charges la plus complexe. La poulie motrice subit une charge de torsion provenant de la boîte de vitesses, une charge radiale due à la tension de la courroie et une charge de flexion due à la déflexion de l'arbre. Il subit également la charge cyclique de la courroie lorsque chaque épissure passe sur la poulie. Au fil du temps, ces charges provoquent une fatigue de l’arbre, une usure de la rainure de clavette et une dégradation du revêtement. La poulie de queue, même si elle ne transmet pas le couple d'entraînement, subit les mêmes charges de flexion et de fatigue, ainsi que la contrainte supplémentaire liée à l'accumulation de matériaux si la courroie n'est pas nettoyée correctement. La poulie amortisseur, si elle est présente, subit des charges radiales élevées dues à l'angle d'enroulement accru.

La défaillance d’une poulie à courroie est rarement soudaine. Il s’agit d’un processus progressif qui commence par des symptômes subtils et aboutit à un échec catastrophique s’il n’est pas traité. Les modes de défaillance les plus courants sont :

• Usure retardée :Le revêtement en caoutchouc ou en céramique de la poulie motrice s'use avec le temps, réduisant le coefficient de frottement et provoquant le glissement de la courroie. Il s’agit du mode de défaillance le plus courant et il est souvent à l’origine des problèmes de suivi.
• Fatigue de l'arbre :L'arbre de la poulie d'entraînement est soumis à des contraintes de flexion inverse lorsque la tension de la courroie change pendant le fonctionnement. Cela peut entraîner des fissures de fatigue, généralement au niveau de la rainure de clavette ou du changement de diamètre.
• Usure de la rainure de clavette :La rainure de clavette qui relie l'arbre au moyeu peut s'user, provoquant un ajustement lâche et permettant à la poulie de basculer sur l'arbre. Cela accélère l'usure et peut entraîner une défaillance de l'arbre.
• Fissuration de la coque :La coque de la poulie peut se fissurer au niveau des cordons de soudure si la conception est inadéquate ou si la poulie est soumise à des charges excessives.
• Défaillance des roulements :Les roulements qui soutiennent l'arbre de la poulie peuvent tomber en panne en raison d'une contamination, d'une lubrification inadéquate ou d'une charge excessive.

ÀZhejiang Hawen électromécanique Co., Ltd., nous avons analysé des centaines de défaillances de poulies provenant de systèmes de convoyeurs à travers la Chine. Nos données montrent que plus de 60 % des défaillances de poulies sont liées à une usure retardée ou à une sélection inadéquate de retardement. C'est pourquoi nous accordons une telle importance à aider nos clients à sélectionner le revêtement adapté à leur application et à fournir des directives d'entretien qui évitent une usure prématurée.

2. La question de la Couronne : pourquoi un visage incurvé n'est pas facultatif

La couronne d'une poulie à courroie est la légère courbure convexe de la face de la poulie, mesurée comme la différence de rayon entre le centre et les bords. Il est généralement exprimé en pourcentage de la largeur du visage. Par exemple, une poulie de 1 000 mm de large avec une couronne de 0,5 % a un rayon central 5 mm plus grand que le rayon du bord. À première vue, cette courbure semble contre-intuitive. Une poulie plate ne serait-elle pas plus simple à fabriquer et plus efficace ? La réponse est non, et la raison réside dans la mécanique du suivi des courroies. La couronne n’est pas une commodité de fabrication ; c'est une nécessité fonctionnelle qui maintient la courroie centrée sur la poulie.

Pour comprendre pourquoi la couronne fonctionne, considérez les forces agissant sur la courroie lorsqu'elle passe sur la poulie. La courroie est sous tension et recherche naturellement le chemin de moindre résistance. Si la courroie commence à dériver d'un côté, la tension de ce côté augmente car la courroie est étirée sur le plus grand rayon de la couronne. Cette tension accrue crée une force de rappel qui repousse la courroie vers le centre. La couronne fournit donc un mécanisme d’auto-centrage qui fonctionne de manière continue et passive. Sans couronne, ou avec une couronne insuffisante, la ceinture dérivera d'un côté et frottera contre la structure. Cela provoque des dommages aux bords, un mauvais alignement de la courroie et éventuellement une défaillance de la courroie.

La quantité de couronne requise dépend du type de ceinture et de l'application. Le tableau ci-dessous fournit nos valeurs de couronne recommandées, basées sur des années d'expérience sur le terrain et de tests dans notre usine :

La couronne doit être usinée avec un haut degré de précision pour garantir un bon suivi de la courroie. Dans notre usine, nous utilisons des tours CNC pour tourner la couronne avec une tolérance de +/- 0,05 mm. Nous vérifions également le profil de la couronne après usinage à l'aide d'un profilomètre. Ce niveau de précision garantit que chaque poulie à courroie que nous produisons fournit un suivi de courroie fiable et cohérent, quelles que soient les conditions de fonctionnement. La couronne n’est pas facultative ; c'est la base du suivi de la ceinture.

3. Sélection retardée : la décision qui détermine le glissement ou l'adhérence

Le revêtement est le matériau appliqué à la surface de la poulie motrice pour augmenter la friction et protéger la coque de la poulie de l'usure. C'est le facteur le plus important pour déterminer la capacité de transmission du couple du convoyeur. Le frottement entre la courroie et le revêtement, combiné à l'angle d'enroulement, détermine le couple maximal pouvant être transmis avant que la courroie ne glisse. Si le revêtement est usé ou si le mauvais matériau est sélectionné, la courroie glissera, entraînant une perte de production, des dommages à la courroie et potentiellement un risque d'incendie. La sélection du bon calage est donc une décision technique cruciale qui doit être basée sur une analyse minutieuse de l’application.

Il existe trois principaux types de revêtement utilisés dans les poulies de convoyeurs : le caoutchouc, la céramique et le polyuréthane. Le revêtement en caoutchouc est le plus courant et est disponible dans différents modèles, tels que lisse, rainure en diamant et chevrons. Le motif affecte le coefficient de frottement et la capacité du revêtement à évacuer l'eau et les débris. Le revêtement céramique est constitué de carreaux de céramique noyés dans une matrice de caoutchouc. Les carreaux de céramique offrent un coefficient de frottement très élevé et une excellente résistance à l'usure, ce qui les rend idéaux pour les applications à couple élevé et les matériaux abrasifs. Le revêtement en polyuréthane est utilisé dans la transformation des aliments et dans d’autres environnements propres où le caoutchouc n’est pas acceptable. Le tableau ci-dessous compare les principales caractéristiques de ces matériaux de calage.

Le choix du matériau de calorifugeage ne concerne pas seulement le coefficient de frottement. Cela implique également des considérations sur l’environnement, le matériau transporté et les pratiques d’entretien. Dans une usine de transformation alimentaire, par exemple, le revêtement doit pouvoir résister aux lavages avec des produits de nettoyage caustiques. Dans une application minière, le revêtement doit pouvoir résister à l’action abrasive du minerai et de la roche. Notre équipe d'ingénierie chez Hawen travaille en étroite collaboration avec les clients pour sélectionner le retard optimal pour chaque application. Nous proposons également des services de remplacement des retards et pouvons vous conseiller sur le meilleur calendrier de maintenance pour maximiser la durée de vie des retards.

4. Les contraintes cachées : ce que FEA révèle sur la conception des poulies

Une poulie à courroie peut ressembler à un simple cylindre, mais sa répartition interne des contraintes est complexe. Lorsque la poulie est sous charge, l'arbre se plie, la coque se déforme et les cordons de soudure subissent des concentrations de contraintes élevées. Si la conception n’est pas optimisée, ces contraintes peuvent conduire à des fissures de fatigue et à une défaillance prématurée. Pour garantir que nos poulies à courroie sont conçues pour une fiabilité maximale, nous utilisons l'analyse par éléments finis (FEA) pour simuler les contraintes dans des conditions de charge réelles. FEA nous permet de voir les contraintes cachées qui ne sont pas visibles à l'œil nu et d'optimiser la conception avant la fabrication de la première poulie.

Le modèle FEA d'une poulie à courroie comprend l'arbre, le moyeu, les disques d'extrémité et la coque. Les charges appliquées au modèle incluent la tension de la courroie, le couple de la boîte de vitesses et le poids de la poulie elle-même. Le modèle prend également en compte la pression de contact entre la ceinture et le revêtement. Les résultats de l’analyse révèlent les zones de fortes contraintes, qui se trouvent généralement aux endroits suivants :

• La rainure de clavette sur l'arbre :La clé est un concentrateur de stress. La FEA montre que la contrainte au niveau de la rainure de clavette peut être 2 à 3 fois supérieure à la contrainte nominale dans l'arbre.
• La soudure entre le disque d'extrémité et la coque :Cette soudure est soumise à des contraintes de flexion et de cisaillement. Si la soudure n’est pas correctement dimensionnée, elle peut se fissurer sous un chargement cyclique.
• Le changement de diamètre sur l'arbre :Tout changement brusque de diamètre crée une concentration de contraintes. FEA nous aide à optimiser le rayon du congé pour réduire la contrainte.
• L'ajustement moyeu-arbre :L'ajustement serré entre le moyeu et l'arbre doit être suffisant pour transmettre le couple sans glissement, mais pas au point de provoquer une déformation du moyeu.

Sur la base des résultats FEA, nous optimisons la conception de nos poulies à courroie pour réduire les concentrations de contraintes et améliorer la durée de vie en fatigue. Par exemple, nous pouvons augmenter le rayon du congé au niveau de l'épaulement de l'arbre, augmenter la taille de la soudure ou utiliser un matériau plus résistant pour l'arbre. Nous validons également les résultats FEA avec des tests physiques. Notre usine dispose d'un banc d'essai capable d'appliquer des charges statiques et dynamiques à une poulie tout en mesurant la déformation et les vibrations. Cette combinaison de simulation et de tests garantit que nos poulies à courroie sont conçues pour résister aux applications les plus exigeantes.

5. Une maintenance importante : que vérifier et quand

Même les poulies à courroie les mieux conçues finiront par s’user. La clé pour maximiser leur durée de vie et prévenir les pannes inattendues est un programme de maintenance structuré. Un programme de maintenance des poulies de convoyeur doit inclure des tâches quotidiennes, hebdomadaires, mensuelles et annuelles. Chaque tâche doit être spécifique et mesurable, et les résultats doivent être enregistrés pour suivre l'état de la poulie au fil du temps. Les sections suivantes décrivent les principales tâches de maintenance des poulies à courroie dans les systèmes de convoyeurs.

Contrôles quotidiens :L'opérateur doit effectuer une inspection visuelle du convoyeur au début de chaque quart de travail. Recherchez des signes de désalignement de la courroie, tels que le frottement de la courroie contre la structure ou le déversement du matériau sur les côtés. Soyez attentif aux bruits inhabituels, tels que des grincements ou des grincements, qui pourraient indiquer un problème de roulement. Vérifiez tout signe d’usure ou de dommage retardé.

Contrôles hebdomadaires :Le technicien de maintenance doit vérifier la tension de la courroie et l'ajuster si nécessaire. Vérifiez l'état du revêtement et recherchez tout matériau incrusté qui pourrait endommager la courroie. Vérifiez la poulie pour tout signe de mouvement ou de jeu. Lubrifiez les roulements si nécessaire.

Contrôles mensuels :Le technicien doit mesurer l'usure du revêtement à l'aide d'une jauge de profondeur. Si le revêtement est usé au-delà de la limite recommandée, il doit être remplacé. Vérifiez l'alignement des poulies à l'aide d'un outil d'alignement laser. Vérifiez l'état de l'arbre et de la rainure de clavette pour déceler tout signe d'usure ou de fissuration.

Contrôles annuels :L'entretien annuel doit inclure une inspection approfondie de l'ensemble du système de convoyeur. Les poulies doivent être retirées et inspectées pour détecter les fissures, la corrosion et l'usure. Les roulements doivent être remplacés s'ils présentent des signes d'usure. L'arbre doit être inspecté à la recherche de fissures de fatigue à l'aide de méthodes d'essai non destructives telles que l'inspection par magnétoscopie ou l'essai par ultrasons. Le tableau suivant fournit un résumé des tâches de maintenance et leur fréquence recommandée.

Chez Hawen, nous fournissons à nos clients un manuel d'entretien complet pour nos poulies à courroie, comprenant les programmes recommandés et les critères d'inspection. Nous proposons également une formation à la maintenance et une assistance sur site pour aider nos clients à maximiser la durée de vie de leurs systèmes de convoyeurs.

6. Foire aux questions (FAQ)

Question 1 : À quelle fréquence faut-il remplacer le revêtement d'une poulie motrice ?

Réponse : Le revêtement d'une poulie motrice doit être remplacé lorsqu'il est usé au point où le coefficient de frottement est insuffisant pour transmettre le couple requis sans glisser. Cela se produit généralement lorsque le revêtement est usé à hauteur de 50 % de son épaisseur d'origine ou lorsque l'usure est inégale. Dans une application industrielle typique, le calorifugeage peut durer de 2 à 5 ans, selon les conditions d'exploitation. Une inspection régulière est essentielle pour déterminer l’intervalle de remplacement optimal. Notre usine peut fournir des recommandations spécifiques en fonction de votre application.

Question 2 : Comment puis-je savoir si le désalignement de la courroie est causé par un problème de poulie ou un problème de tension ?

Réponse : Le désalignement de la courroie peut être causé soit par un problème de poulie, soit par un problème de tension. Si la courroie est mal alignée à tous les points du convoyeur, le problème est probablement un problème de tension. Si la courroie est mal alignée uniquement au niveau de la poulie d'entraînement, le problème est probablement un problème de poulie, tel qu'une couronne usée ou un retard. Pour diagnostiquer le problème, vérifiez d'abord la tension de la courroie et ajustez-la si nécessaire. Si le désalignement persiste, inspectez les poulies pour déceler une couronne usée, un revêtement endommagé ou un arbre mal aligné. Un outil d'alignement laser peut aider à déterminer si les poulies sont correctement alignées.

Question 3 : Quelle est la différence entre le revêtement en céramique et le revêtement en caoutchouc, et quand chacun doit-il être utilisé ?

Réponse : Le revêtement en céramique a un coefficient de frottement plus élevé et une meilleure résistance à l'usure que le revêtement en caoutchouc, ce qui le rend idéal pour les applications à couple élevé, les matériaux abrasifs et les conditions humides. Le revêtement en caoutchouc convient aux applications générales, aux conditions sèches et aux exigences de couple faibles. La sélection dépend de l'application spécifique. Par exemple, un convoyeur de mine de charbon manipulant du charbon humide et abrasif bénéficierait d'un revêtement en céramique, tandis qu'un convoyeur de manutention de colis conviendrait à un revêtement en caoutchouc.

Question 4 : Qu'est-ce qui cause la défaillance d'un arbre de poulie et comment peut-on l'éviter ?

Réponse : La cause la plus courante de défaillance de l'arbre de poulie est la fissuration par fatigue, qui se produit lorsque l'arbre est soumis à des contraintes de flexion cycliques. Les fissures commencent généralement au niveau des concentrateurs de contraintes, tels que la rainure de clavette ou un changement de diamètre. Pour éviter une rupture de l'arbre, l'arbre doit être conçu avec un facteur de sécurité adéquat, les concentrateurs de contraintes doivent être minimisés et l'arbre doit être inspecté régulièrement pour détecter la présence de fissures. Les tests non destructifs, tels que l'inspection par magnétoscopie, peuvent détecter les fissures avant qu'elles ne deviennent critiques.

Question 5 : Comment puis-je savoir si mes poulies de convoyeur doivent être remplacées ?

Réponse : Les poulies du convoyeur doivent être remplacées lorsqu'elles présentent des signes d'usure ou de dommages importants, tels que des coques fissurées, un revêtement usé ou endommagé, une rainure de clavette usée ou un arbre plié. Si la poulie est en service depuis plus de 10 ans, une inspection approfondie est recommandée. Si l'inspection révèle l'une de ces conditions, la poulie doit être remplacée. Notre usine peut fournir une poulie de remplacement répondant aux spécifications d'origine ou une conception améliorée pour des performances améliorées.

7. Conclusion

Les poulies à courroie sont les héros méconnus des systèmes de convoyeurs. Ce ne sont pas de simples cylindres qui tournent ; ce sont des composants conçus avec précision qui transmettent le couple, maintiennent la tension, corrigent le suivi et absorbent les contraintes liées à la manutention des matériaux. Leur conception, leur sélection et leur maintenance appropriées sont essentielles à la fiabilité, à l’efficacité et à la sécurité de tout système de convoyeur. Du profil de couronne qui maintient la courroie centrée au revêtement qui assure l'adhérence, chaque caractéristique d'une poulie à courroie répond à un objectif spécifique. Chez Zhejiang Hawen Electromechanical Co., Ltd., nous avons consacré notre expertise en ingénierie à la conception et à la fabrication de poulies à courroie qui répondent aux exigences les plus exigeantes. Notre usine utilise une modélisation FEA avancée, un usinage de précision et des tests rigoureux pour garantir que chaque poulie que nous produisons offre des performances fiables sur le terrain.

Que vous conceviez un nouveau système de convoyeur ou entreteniez un système existant, le choix des poulies à courroie est une décision qui ne doit pas être prise à la légère. Nous vous invitons à contacter notre équipe technique pour discuter des exigences spécifiques de votre application. Nous pouvons vous aider à sélectionner la conception de poulie, le matériau de calage et le calendrier de maintenance appropriés pour maximiser la disponibilité et la productivité de votre convoyeur. Notre engagement envers la qualité et le service client ont fait de nous un partenaire de confiance pour les opérations de manutention en Chine et au-delà.

Contactez Zhejiang Hawen Electromechanical Co., Ltd. aujourd'huipour discuter de vos besoins en matière de poulies de convoyeur et découvrir comment nos poulies à courroie peuvent améliorer vos opérations de manutention.
