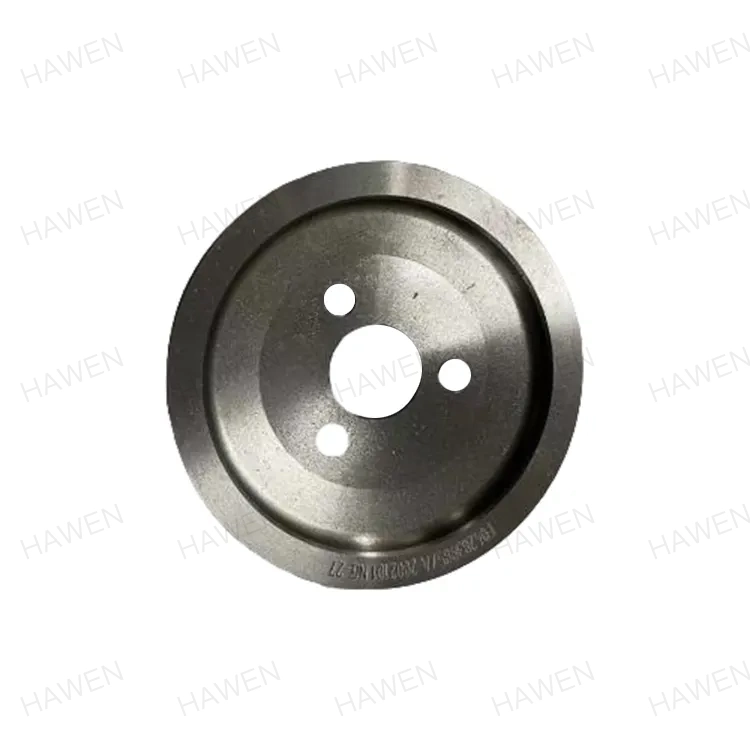

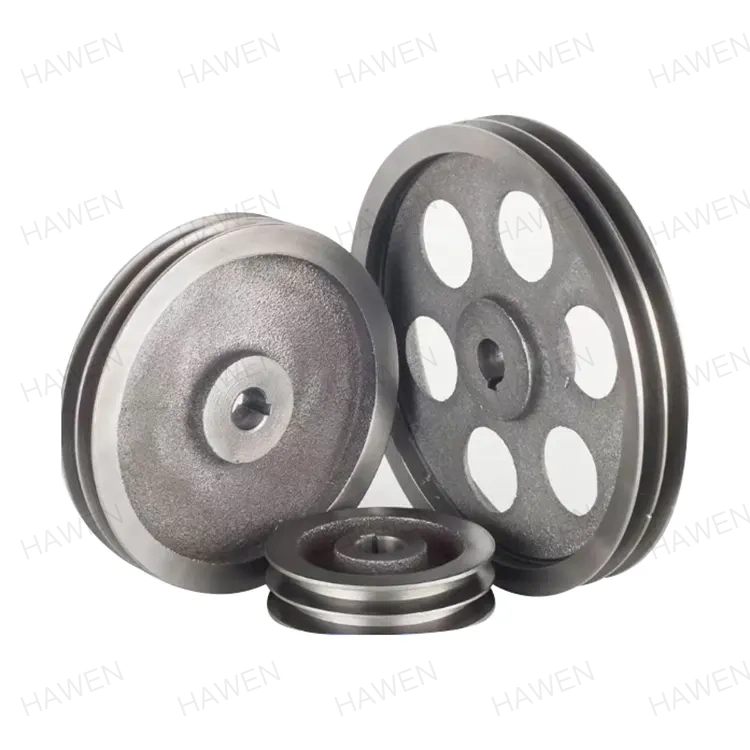

Poulie de pompe à eau pour système de refroidissement

En tant que fabricant leader de l'industrie, HAWEN se spécialise dans la fabrication de poulies de pompe à eau pour système de refroidissement, conçues pour relier les vilebrequins du moteur et les arbres de pompe via des courroies d'entraînement avec un rendement élevé. Optant pour dix lignes de production entièrement automatisées, cette usine de fabrication atteint une stabilité dimensionnelle exceptionnelle pour les architectures de refroidissement robustes.

Transmission de puissance dynamique dans les systèmes industriels

Les assemblages mécaniques reposent sur un mouvement de rotation continu et synchronisé pour maintenir le contrôle de la température et prévenir la dégradation thermique. Dans les machines refroidies par liquide, la mise en œuvre d'une poulie de pompe à eau pour système de refroidissement de haute qualité facilite le transfert direct d'énergie du vilebrequin du moteur principal à l'arbre de la roue. Ce lien dicte le volume et la vitesse du liquide de refroidissement circulant à travers les voies thermiques, maintenant ainsi l'équilibre pendant les opérations de pointe.

• Synchronisation du vilebrequin :La puissance est tirée du vilebrequin en rotation à l’aide de courroies d’entraînement très efficaces. Les configurations standard utilisent des configurations spécifiques pour obtenir un rapport de transmission hautement équilibré qui varie généralement de 2:1 à 4:1.
• Régulation rotationnelle :La vitesse de rotation est régie dynamiquement par le diamètre extérieur relatif de la roue motrice. En ajustant ces dimensions, le système s'adapte à différentes variables de vitesse du moteur principal.
• Équilibre opérationnel :L'engagement constant et antidérapant de la courroie empêche les pics de température dans le système, garantissant ainsi que le liquide absorbant la chaleur circule régulièrement vers l'ensemble d'échange thermique.

Paramètres dimensionnels techniques

Pour obtenir des connexions d'entraînement mécaniques stables, il faut respecter des spécifications structurelles exactes. Vous trouverez ci-dessous les mesures vérifiées pour les configurations à rainure unique et multi-rainure :

Applications système et intégration environnementale

L'utilité d'une poulie de pompe à eau pour système de refroidissement s'étend sur plusieurs secteurs où la régulation des fluides est primordiale. Ces composants sont déployés dans divers environnements d'exploitation avec différents niveaux de vitesse, de couple et d'exposition environnementale.

Circuits de fluides automobiles

Dans les configurations de refroidissement des moteurs à combustion, le composant est directement relié au vilebrequin du moteur. Lors d'opérations à grande vitesse, les vitesses de rotation peuvent atteindre 3 000 tr/min, exigeant un excellent équilibre et une excellente résistance à la fatigue structurelle pour maintenir la circulation du liquide de refroidissement.

Traitement des fluides industriels

Les systèmes de pompes centrifuges s'appuient sur des configurations d'entraînement flexibles pour le traitement des eaux usées et des produits chimiques. La variation du diamètre du composant installé permet un contrôle direct de la levée du système et de la vitesse du fluide sans modifier les paramètres principaux du moteur.

Campagnes d'irrigation agricole

Les pompes submersibles fonctionnent dans des conditions physiques difficiles. L'utilisation d'un empattement allongé permet à l'entraînement mécanique de se placer en toute sécurité à l'écart des puits de puits humides, protégeant ainsi l'équipement électrique des dommages causés par l'humidité.

Systèmes de régulation climatique

Des courroies multi-striées relient l'ensemble compresseur directement à l'arbre d'entraînement du moteur. Dans des conditions de ralenti, l'intégration de tendeurs automatiques garantit que le système conserve une réserve de couple stable pour répondre aux paramètres de régulation climatique.

Environnements marins corrosifs

Les moteurs marins de propulsion et auxiliaires sont exposés aux environnements de brouillard salin. Pour éviter une oxydation rapide et la rouille, des composants fabriqués en acier inoxydable sont utilisés pour maintenir des cycles de refroidissement ininterrompus.

Assemblages de groupes motopropulseurs électriques

Les véhicules électriques modernes utilisent des conceptions à entraînement direct sans balais. Ces configurations s'appuient sur des ajustements de vitesse variables pour obtenir une gestion précise et continue de la température dans les packs de batteries et l'électronique de puissance.

Caractéristiques des matériaux et métallurgie

La durée de vie opérationnelle des composants d’entraînement robustes est déterminée par leur composition physique. Les formulations standard utilisent des alliages fer-carbone-silicium (plage de carbone de 2,1 % à 4 %), en se concentrant sur des structures de matrice optimisées et des formes de graphite pour gérer des contraintes de friction élevées.

• Fonte grise (HT250) :Cet alliage présente une résistance à la traction de 250 MPa et une plage de dureté de 180 à 250 HBW. Il est très apprécié pour son excellent écoulement de fluide lors de la coulée, son retrait minimal (0,5 % à 1 %) et sa grande capacité d'amortissement des vibrations, bien qu'il conserve une fragilité modérée.
• Fonte ductile (QT500-7) :Sphéroïdisés via un traitement au magnésium, les nœuds de graphite au sein de la matrice sont arrondis. Cette modification augmente la résistance à la traction à 500 MPa et offre une capacité d'allongement de 7 %, réduisant considérablement le risque de fatigue sous des charges de choc soudaines.
• Fonte à haute teneur en silicium :Formulée avec une teneur en silicium de 14 à 18 %, cette variante spécialisée offre une défense essentielle contre les environnements chimiques agressifs et les expositions aux acides forts.

Fabrication de précision et vérification de la qualité

Pour éliminer le déséquilibre mécanique et le glissement de la courroie, des limites dimensionnelles strictes sont maintenues pendant la fabrication. Les étapes d'usinage de précision vérifient que les interfaces cruciales, telles que l'alésage interne de l'arbre, s'alignent avec les exigences géométriques exactes.

Contrôles de production automatisés

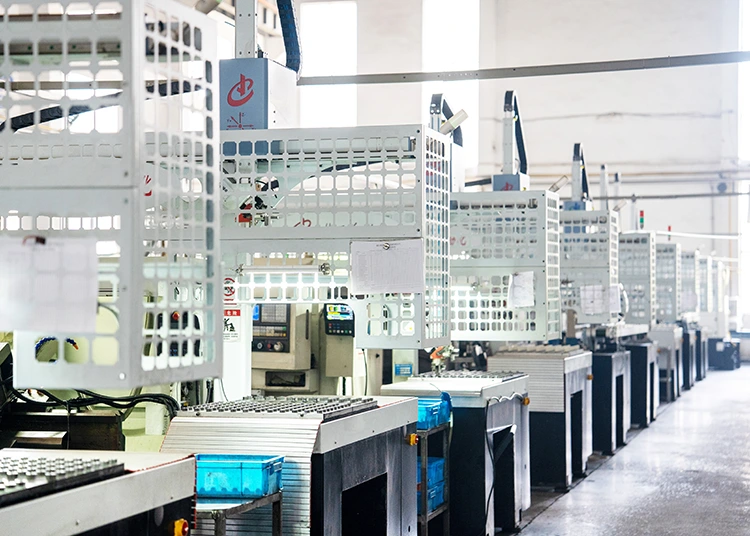

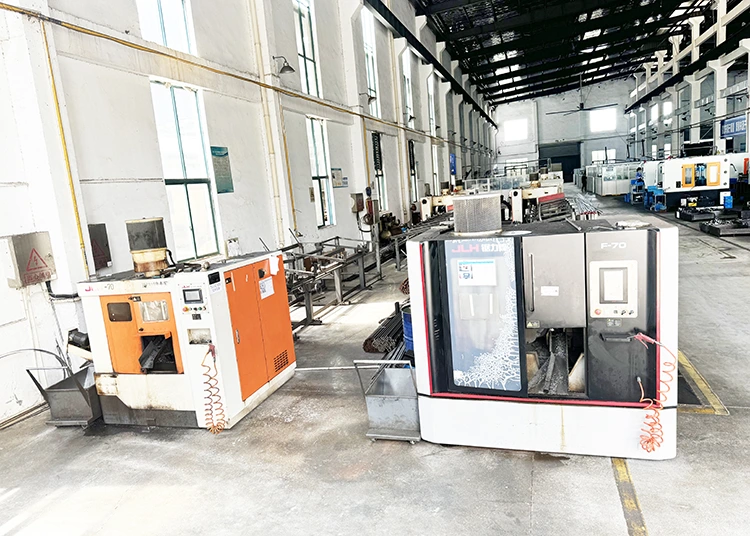

Dix lignes automatisées gèrent les opérations clés depuis la préparation de la base jusqu'à l'usinage. Des équipements de commande numérique par ordinateur (CNC), des outils spécialisés et des dispositifs de positionnement rigides sont utilisés pour maintenir les tolérances d'alésage intérieur à ≤0,005 mm, empêchant ainsi l'excentricité de rotation.

Protocoles de métrologie et d’essais

Une suite d’instruments de haute précision vérifie la cohérence dimensionnelle entre les cycles de production. Les protocoles de contrôle statistique des processus (SPC) surveillent les paramètres en temps réel pour maintenir un taux de réussite de 99,995 %. L'équipement de métrologie comprend :

• Machines à mesurer tridimensionnelles (MMT) pour le suivi géométrique multi-axes
• Testeurs d'arrondi de haute précision pour surveiller la concentricité des alésages
• Instruments de mesure de profil pour la vérification de la géométrie des rainures

Traitements de surface et normes environnementales

Les surfaces métalliques sont sujettes à la corrosion en cas d'humidité élevée ou d'exposition à des produits chimiques. Pour résoudre ce problème, un équipement d'électrophorèse automatisé et sans contact recouvre le produit uniformément, éliminant ainsi les défauts de contact humain. Des options de placage alternatives, notamment le zingage et le nickelage, sont disponibles pour des besoins spécialisés. Les matières premières, telles que l'acier de décolletage 1215 à faible teneur en carbone, sont sélectionnées pour répondre aux exigences environnementales, et tous les produits portent des rapports officiels de conformité RoHS et REACH.

Pourquoi nous choisir

Les opérations d’approvisionnement nécessitent un partenaire expérimenté capable de combiner échelle de fabrication et vérification qualité rigoureuse. L’installation de production offre des avantages distincts pour les pipelines d’approvisionnement mondiaux :

• Intégration domestique éprouvée :L'usine détient une part de marché dominante de 65 à 75 % pour les poulies de moteur de machines à laver, ainsi qu'une part de marché nationale stable de 50 % pour les poulies de distribution, démontrant une profonde confiance dans l'industrie.
• Capacité d’évolutivité substantielle :Les limites de production mensuelles atteignent 5 millions d'unités, avec des volumes d'expédition actuels en moyenne de 3 à 4 millions d'unités. Cela fournit une capacité tampon de 40 à 60 % pour répondre facilement aux demandes d’évolution.
• Historique opérationnel vérifié :Plus de vingt ans de développement technique et de liens de coopération approfondis avec de grandes marques telles que Asco, Midea, Gree, LG, Nidec, Huilu et Wolong, établissent une solide expérience en matière de fiabilité technique.
• Avantages du hub géographique :Située à Lishui, dans la province du Zhejiang, l'installation opère dans une zone de fabrication industrielle primaire, permettant des délais d'approvisionnement courts et une adaptation rapide aux mises à jour techniques.

Foire aux questions

Quels sont les rapports de transmission typiques pris en charge par ces composants ?

Les unités standard facilitent généralement les ratios de 2:1 à 4:1. Ces dimensions peuvent être personnalisées pour s'adapter à des vitesses de sortie et à des paramètres de moteur spécifiques en fonction des spécifications techniques fournies.

Comment l'usine prévient-elle la rouille sur les produits en fonte ?

Une ligne d'électrophorèse automatisée, combinée à un système de séchage intégré, scelle les surfaces métalliques. Le processus étant mains libres, il évite la contamination des surfaces et les impacts physiques mineurs liés à la manipulation manuelle.

Quelles étapes de test sont utilisées pour vérifier la précision de l'alésage ?

Les contrôles qualité combinent des systèmes de surveillance en ligne et des tests métrologiques finaux. Les produits finis sont vérifiés à l'aide de machines à mesurer tridimensionnelles (MMT) et de testeurs d'arrondi pour confirmer que l'alésage intérieur correspond à la limite de tolérance ≤ 0,005 mm.

Les compositions d'alliages personnalisées sont-elles prises en charge ?

Oui. L'équipe d'ingénierie examine les dessins techniques fournis pour configurer la métallurgie appropriée, qu'il s'agisse de fonte grise (HT250), de fonte ductile (QT500-7), d'acier inoxydable ou d'alternatives à haute teneur en silicium, pour correspondre à l'environnement d'application.

Solutions industrielles avancées

Depuis plus de deux décennies, l'usine de fabrication a fait progresser la technologie de transmission de puissance grâce à un développement intensif, un contrôle strict des processus et une automatisation de haute précision. En gérant chaque étape, de la sélection de l'alliage à l'électrophorèse automatisée, la marque garantit que chaque poulie de pompe à eau pour système de refroidissement fonctionne avec une efficacité et une durabilité optimales dans les installations robustes du monde entier. Partenaire avecHAWENpour garantir des performances de transmission fiables et à long terme pour vos équipements de fluides industriels.
