Quels processus d'usinage garantissent la précision et la cohérence des rainures des poulies à courroie ?

Un ingénieur de maintenance installe un nouvel ensemble dePoulies à courroiesur un système d'entraînement, sûr que le profil et le diamètre de rainure spécifiés redonneront à la transmission par courroie ses performances d'origine. Au bout de quelques semaines, la courroie commence à grincer, les bords s'effilochent et la courroie repose de manière inégale dans la rainure. Le problème ne vient pas de la ceinture. Le problème c'est le groove. L'angle de la rainure est décalé de deux degrés, le diamètre de la rainure varie le long de la circonférence et la finition de la surface est trop rugueuse. Ce scénario est une conséquence directe de processus d'usinage qui n'étaient pas capables de respecter les tolérances requises. Pour les acheteurs de poulies à courroie, il est essentiel de comprendre quels processus d'usinage garantissent la précision et la cohérence des rainures pour éviter ces pannes.

Ce guide est destiné aux ingénieurs d'approvisionnement et aux responsables de la maintenance qui ont besoin de se procurer des poulies à courroie fonctionnant de manière fiable. Nous expliquerons les paramètres critiques des rainures, les processus d'usinage qui les atteignent, les méthodes d'inspection qui les vérifient et les critères d'évaluation d'un fournisseur. Nous fournirons également des paramètres de produit détaillés de notre usine de Zhejiang Hawen Electromechanical Co., Ltd. Que vous recherchiez des poulies pour convoyeurs, des entraînements CVC, des machines agricoles ou des ventilateurs industriels, ce guide vous aidera à spécifier la bonne qualité d'usinage et à sélectionner un fournisseur qui peut la livrer.

Table des matières

• 1. Quels paramètres de rainure déterminent les performances de la poulie à courroie ?
• 2. Quels processus d'usinage forment le profil de la rainure ?
• 3. Pourquoi le meulage est-il important pour la précision et la finition des rainures ?
• 4. Comment la précision des rainures est-elle vérifiée pendant la production ?
• 5. Comment évaluez-vous la qualité d'usinage d'un fournisseur de poulies à courroie ?
• 6. Quels sont les paramètres clés du produit de notre usine ?
• 7. Foire aux questions (FAQ)
• 8. Conclusion

1. Quels paramètres de rainure déterminent les performances de la poulie à courroie ?

Les performances d'une poulie à courroie dépendent de la précision de sa rainure. La rainure est le canal qui guide et saisit la courroie. Si la rainure n'est pas précise, la courroie ne s'ajustera pas correctement et l'entraînement perdra de son efficacité, générera du bruit et s'usera prématurément. Quatre paramètres de rainure sont essentiels : l'angle de rainure, le diamètre de rainure, le profil de rainure et l'état de surface. L'angle de la rainure détermine la manière dont la courroie s'insère dans la rainure. Pour une poulie à courroie trapézoïdale, l'angle standard est de 34, 36 ou 38 degrés, selon le diamètre de la poulie. Une erreur d’un seul degré peut réduire la capacité de transmission de puissance de la courroie et provoquer une usure inégale. Le diamètre de la rainure détermine la ligne de pas de la courroie, ce qui affecte le rapport de vitesse. Le profil de rainure comprend la profondeur de rainure et le rayon de racine. La finition de surface affecte la friction et l’usure de la courroie. Le tableau ci-dessous résume ces paramètres et leurs tolérances typiques.

ÀZhejiang Hawen électromécanique Co., Ltd., notre usine fabrique des poulies à courroie selon ces tolérances et plus serrées. Nous comprenons que la précision des rainures est la base des performances des entraînements par courroie, et nous avons investi dans l'équipement d'usinage et d'inspection nécessaire pour y parvenir. Notre équipe d'ingénieurs peut vous conseiller sur les tolérances appropriées pour votre application spécifique.

2. Quels processus d'usinage forment le profil de la rainure ?

Le profil de rainure d'une poulie à courroie est formé par une séquence de processus d'usinage. Le premier processus est le tournage, qui établit la géométrie de base de la poulie, notamment le diamètre extérieur, l'alésage et la largeur de la face. La rainure est ensuite découpée dans la face de la poulie. Pour les poulies à courroie trapézoïdale, la rainure est généralement découpée à l'aide d'un outil de forme ou d'un outil de rainurage CNC qui correspond à l'angle et au profil requis. La précision de la rainure dépend de la rigidité de la machine, de la netteté de l'outil et de la précision de la trajectoire de l'outil. Après rainurage, la poulie peut être rectifiée pour améliorer l'état de surface et la précision dimensionnelle. Le tableau ci-dessous résume les processus d'usinage et leur rôle dans la précision des rainures.

Dans notre usine, nous utilisons des tours CNC avec des outils dynamiques pour tourner et rainurer les poulies à courroie en une seule configuration. Cela élimine l'erreur qui peut survenir lorsque la poulie est resserrée entre les opérations. Nous utilisons également des outils de formage de précision qui sont rectifiés selon le profil exact de la rainure, garantissant ainsi que l'angle de la rainure et le rayon de racine sont cohérents d'une pièce à l'autre.

3. Pourquoi le meulage est-il important pour la précision et la finition des rainures ?

Le meulage est le processus qui permet d'obtenir une bonne poulie et d'en faire une poulie de précision. Tandis que le tournage et le rainurage établissent la géométrie de base, la rectification affine l'angle de la rainure, le diamètre de la rainure et l'état de surface. Le meulage est effectué à l'aide d'une meule de précision dressée selon le profil de rainure requis. La poulie est montée sur un mandrin de précision et tournée contre la meule. Le processus de meulage enlève une petite quantité de matière, généralement de 0,1 à 0,3 mm, et permet d'atteindre des tolérances difficiles à atteindre avec le seul tournage. L'état de surface après meulage est généralement de Ra 0,4 à 0,8 µm, ce qui réduit la friction et l'usure de la courroie. Le tableau ci-dessous compare la précision et la finition obtenues par tournage et meulage.

Chez Hawen, notre usine utilise des meuleuses cylindriques CNC avec jaugeage en cours pour meuler les rainures de nos poulies à courroie. Le système de jaugeage en cours de processus mesure en permanence le diamètre de la rainure pendant le meulage et compense automatiquement l'usure de la meule. Cela garantit que chaque poulie respecte la tolérance spécifiée, quel que soit le nombre de pièces en production. Nous dressons également la meule à intervalles réguliers pour maintenir le profil de la rainure et éviter les brûlures ou les dommages à la surface.

4. Comment la précision des rainures est-elle vérifiée pendant la production ?

La vérification de la précision des rainures pendant la production est essentielle pour garantir que chaque poulie à courroie répond aux spécifications. Le processus de vérification comprend une inspection en cours de fabrication et une inspection finale. L'inspection en cours de processus est effectuée par l'opérateur de la machine à l'aide d'outils manuels tels que des jauges à rainures, des micromètres et des indicateurs à cadran. L'opérateur vérifie l'angle de la rainure, le diamètre de la rainure et le faux-rond de la rainure à intervalles réguliers pendant le cycle de production. Si un écart est détecté, la machine est ajustée avant que d’autres pièces ne soient produites. Le contrôle final est effectué par le service de contrôle qualité à l'aide d'équipements plus précis, comme une machine à mesurer tridimensionnelle (MMT) ou un projecteur de profil. La MMT peut mesurer l'angle de la rainure, le profil de la rainure et le faux-rond avec une grande précision. Le tableau ci-dessous résume les méthodes d’inspection et leurs applications.

Dans notre usine, nous utilisons une combinaison d'inspections en cours de processus et finales pour vérifier la précision des rainures de nos poulies à courroie. Nos opérateurs sont formés pour utiliser des jauges de rainure et des micromètres pour vérifier l'angle et le diamètre de la rainure toutes les 10 pièces. Notre service de contrôle qualité utilise une MMT pour vérifier le profil et le faux-rond des rainures sur une base d'échantillonnage. Nous conservons des dossiers d'inspection détaillés pour chaque lot de production, offrant ainsi une traçabilité complète à nos clients.

5. Comment évaluez-vous la qualité d'usinage d'un fournisseur de poulies à courroie ?

L'évaluation d'un fournisseur de poulies à courroie pour la qualité de l'usinage nécessite de se concentrer sur l'équipement, l'outillage, le contrôle des processus, l'inspection et l'expérience. Le fournisseur doit disposer de l'équipement nécessaire pour tourner, rainurer et meuler les poulies selon les tolérances requises. Cela comprend les tours CNC, les meuleuses CNC et les outils de précision. Le fournisseur doit disposer d'un système de contrôle des processus qui garantit une qualité constante d'une pièce à l'autre. Cela inclut la gestion des outils, la gestion du liquide de refroidissement et la maintenance des machines. Le fournisseur doit disposer d'un système d'inspection qui vérifie la précision des rainures sur chaque lot de production. Cela comprend des jauges étalonnées, une MMT et des inspecteurs formés. Et le fournisseur doit avoir de l'expérience dans la production de poulies à courroie pour des applications similaires. Le tableau ci-dessous résume ces critères d’évaluation.

Chez Hawen, notre usine produit des poulies à courroie depuis plus d'une décennie. Nous avons investi dans des équipements avancés d’usinage et de meulage CNC et nous maintenons un système complet de contrôle de qualité. Notre équipe d’ingénieurs est disponible pour vous aider dans l’ingénierie des spécifications et des applications. Nous vous invitons à nous évaluer par rapport à ces critères et à nous considérer comme votre partenaire pour les poulies à courroie.

6. Quels sont les paramètres clés du produit de notre usine ?

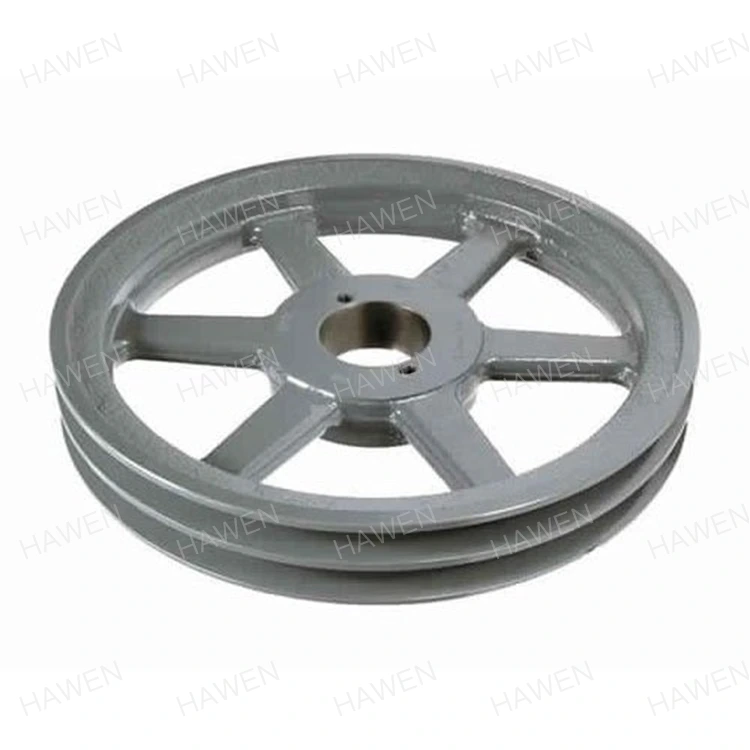

Le tableau suivant fournit les principaux paramètres de produit pour nos poulies à courroie. Ces poulies sont conçues pour les convoyeurs, les entraînements CVC, les machines agricoles et les ventilateurs industriels. Notre usine peut également produire des poulies sur mesure pour répondre à des exigences spécifiques.

Dans notre usine, nous fabriquons nos poulies à courroie pour répondre à ces spécifications et bien plus encore. Nous pouvons personnaliser le diamètre, le profil des rainures, le nombre de rainures, le matériau et les tolérances pour répondre à vos besoins spécifiques. Notre système de contrôle qualité comprend l’inspection des matières premières, l’inspection en cours de processus et l’inspection finale avant expédition. Notre objectif est de fournir à nos clients des poulies à courroie de haute qualité qui répondent à leurs exigences de performance.

7. Foire aux questions (FAQ)

Question 1 : Quel est le paramètre de rainure le plus critique pour les performances de la poulie à courroie ?

Réponse : Le paramètre de rainure le plus critique est l’angle de rainure. L'angle de la rainure détermine la manière dont la courroie s'insère dans la rainure et la quantité de puissance que l'entraînement peut transmettre. Une erreur d’un seul degré peut réduire la capacité de transmission de puissance de la courroie et provoquer une usure inégale. Pour cette raison, l'angle de rainure doit être spécifié avec une tolérance de +/- 0,5 degrés ou plus, selon l'application.

Question 2 : Pourquoi faut-il meuler si la poulie est déjà tournée ?

Réponse : Le meulage est nécessaire pour obtenir le plus haut niveau de précision de rainure et de finition de surface. Le tournage peut atteindre une tolérance d'angle de rainure de +/- 0,5 degrés et un état de surface de Ra 1,6-3,2 µm. Le meulage peut atteindre une tolérance d'angle de rainure de +/- 0,1 degrés et une finition de surface de Ra 0,4-0,8 µm. La précision et la finition améliorées réduisent l’usure des courroies, les vibrations et le bruit, et améliorent l’efficacité de la transmission de puissance.

Question 3 : Comment puis-je vérifier la précision de la rainure d'une poulie que j'ai reçue ?

Réponse : Vous pouvez vérifier la précision des rainures à l'aide d'une jauge de rainure, d'un micromètre et d'un indicateur à cadran. La jauge de rainure vérifie l'angle et le profil de la rainure. Le micromètre vérifie le diamètre de la rainure. Le comparateur à cadran vérifie le faux-rond de la rainure. Pour les applications critiques, vous pouvez envoyer un échantillon à un laboratoire de métrologie pour inspection par CMM. Chez Zhejiang Hawen Electromechanical Co., Ltd., nous fournissons des rapports d'inspection avec chaque expédition.

Question 4 : Les poulies usées peuvent-elles être réusinées pour restaurer la précision de la rainure ?

Réponse : Dans certains cas, les poulies usées peuvent être réusinées pour restaurer la précision des rainures. Le processus consiste à retirer une petite quantité de matériau de la rainure pour restaurer l'angle et le profil corrects. Cependant, cela réduit le diamètre de la rainure, ce qui peut affecter le rapport de vitesse. Le réusinage n'est possible que si la poulie contient suffisamment de matière et si le diamètre réduit est acceptable pour l'application. Notre équipe d’ingénieurs peut vous indiquer si le réusinage est une option viable.

Question 5 : Quel est le délai de livraison typique pour les poulies à courroie personnalisées ?

Réponse : Le délai de livraison typique pour les poulies à courroie personnalisées est de 2 à 4 semaines après l'approbation du dessin. Le délai de livraison dépend de la complexité du profil de rainure, du matériau et de la quantité commandée. Pour les commandes importantes ou les profils complexes, le délai de livraison peut être plus long. Dans notre usine, nous travaillons en étroite collaboration avec nos clients pour répondre à leurs exigences de livraison.

8. Conclusion

La précision et la cohérence des rainures sont à la base des performances des poulies à courroie. Les processus d'usinage utilisés pour former la rainure (tournage, rainurage et meulage) déterminent si la poulie fournira une transmission de puissance fiable ou provoquera une usure, du bruit et des vibrations de la courroie. Pour les acheteurs, la compréhension de ces processus est essentielle pour spécifier le bon niveau de qualité et pour évaluer un fournisseur. Chez Zhejiang Hawen Electromechanical Co., Ltd., notre usine dispose de l'équipement, de l'outillage et de l'expérience nécessaires pour produire des poulies à courroie qui répondent aux tolérances de rainure les plus exigeantes. Nous utilisons l'usinage CNC et la rectification de précision pour obtenir des tolérances d'angle de rainure de +/- 0,1 degrés et des finitions de surface de Ra 0,8 µm ou mieux.

Que vous recherchiez des poulies pour convoyeurs, entraînements CVC, machines agricoles ou ventilateurs industriels, nous vous invitons à nous contacter pour discuter de vos besoins. Nous pouvons fournir des échantillons, des données techniques et des solutions personnalisées. Notre engagement envers la qualité et la satisfaction de nos clients a fait de nous un partenaire de confiance pour les entreprises du monde entier.

Contactez Zhejiang Hawen Electromechanical Co., Ltd. aujourd'huipour discuter de vos besoins en matière de poulies à courroie et découvrir comment nos capacités d'usinage peuvent répondre à vos spécifications de précision de rainure.
