Comment les poulies à courroie réduisent-elles les vibrations lorsqu'elles sont associées à des roues et des poids ?

Dans tout système de machines tournantes, les vibrations sont l’ennemi. Cela accélère l’usure, génère du bruit, réduit l’efficacité et peut conduire à une défaillance catastrophique si rien n’est fait. Lorsqu'un système entraîné par courroie comprend une turbine, que ce soit dans un ventilateur, une pompe ou un compresseur, le potentiel de vibration augmente considérablement. La roue introduit ses propres forces dynamiques, et ces forces interagissent avec les poulies à courroie, la courroie et l'ensemble du système d'entraînement. Le résultat peut être un modèle de vibration complexe, difficile à diagnostiquer et encore plus difficile à éliminer. Pourtant, avec une conception et une ingénierie appropriées, les poulies à courroie peuvent jouer un rôle central dans la réduction des vibrations, sans les provoquer. Lorsqu'elles sont correctement associées aux roues et aux poids d'équilibrage, les poulies à courroie font partie d'un système optimisé qui fonctionne en douceur, même à des vitesses élevées et sous des charges variables.

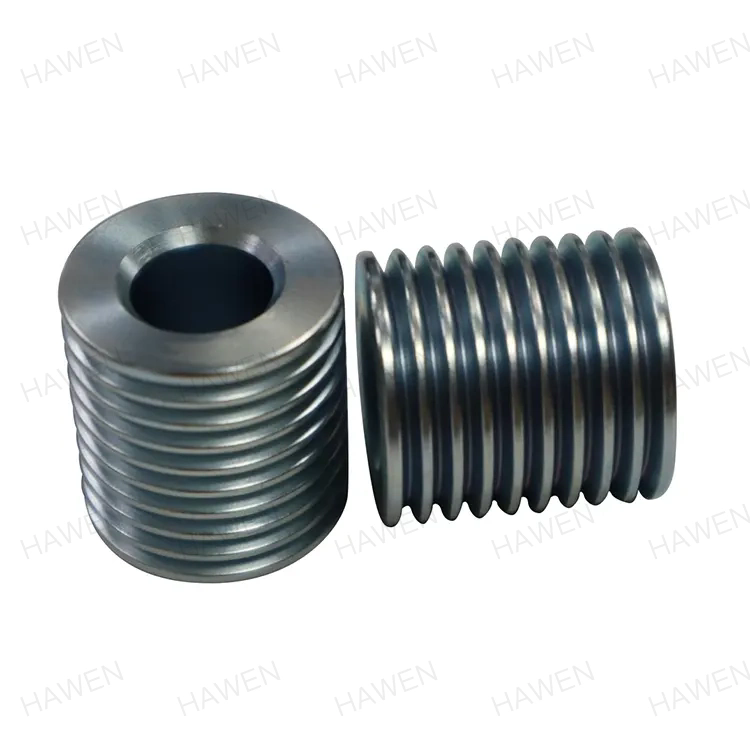

La question de savoir comment les poulies à courroie réduisent les vibrations lorsqu'elles sont associées à des roues et des poids est une question d'équilibre dynamique, d'amortissement et d'intégration du système. Cela implique de comprendre les sources de vibrations, le rôle de chaque composant de la chaîne cinématique et les techniques d'ingénierie qui peuvent être utilisées pour contrecarrer les oscillations indésirables. Cet article examinera les principes techniques derrière la réduction des vibrations dans les systèmes de turbine entraînés par courroie. Nous aborderons les sources de vibrations, les caractéristiques de conception des poulies à courroie qui contribuent à un fonctionnement fluide, le rôle des masses d'équilibrage et les considérations au niveau du système qui garantissent des performances optimales. Nous fournirons également des spécifications détaillées pour notrePoulies à courroiede notre usine de Zhejiang Hawen électromécanique Co., Ltd.

Table des matières

• 1. Quelles sont les sources de vibrations dans un système de turbine entraînée par courroie ?
• 2. Comment l’équilibre des poulies affecte-t-il les vibrations du système ?
• 3. Quel rôle jouent les masses d’équilibrage dans le contrôle des vibrations ?
• 4. Comment la conception de la poulie amortit-elle les vibrations ?
• 5. Comment les poulies à courroie, les turbines et les poids sont-ils réglés en tant que système ?
• 6. Quelles spécifications définissent une poulie à courroie réductrice de vibrations ?
• 7. Foire aux questions (FAQ)
• 8. Conclusion

1. Quelles sont les sources de vibrations dans un système de turbine entraînée par courroie ?

Pour comprendre comment les poulies à courroie réduisent les vibrations, nous devons d’abord comprendre d’où proviennent les vibrations. Dans un système de turbine entraînée par courroie, les vibrations peuvent provenir de plusieurs sources. Le premier est le déséquilibre des composants en rotation. Une roue qui n'est pas parfaitement équilibrée générera une force centrifuge qui tourne avec elle, créant une vibration une fois par tour. Il en va de même pour les poulies à courroie. Si une poulie est déséquilibrée, elle générera sa propre vibration. La deuxième source est le désalignement. Si la poulie et l'arbre de la turbine ne sont pas parfaitement alignés, la courroie fonctionnera selon un angle, créant des forces latérales qui provoquent des vibrations. La troisième source concerne les défauts de la courroie. Une courroie présentant un point raide, une bosse ou une épissure inégale créera un impact périodique lors de son passage sur les poulies. La quatrième source est la résonance. Tout système mécanique possède des fréquences naturelles. Si une source de vibration, telle que la vitesse de rotation de la roue, correspond à une fréquence naturelle, la vibration sera amplifiée. La cinquième source concerne les forces aérodynamiques ou hydrauliques. Dans les ventilateurs et les pompes, la turbine génère des impulsions de pression qui peuvent provoquer des vibrations dans le système. Le tableau ci-dessous résume ces sources et leurs caractéristiques.

ÀZhejiang Hawen électromécanique Co., Ltd., notre usine possède une vaste expérience dans l’analyse des vibrations dans les systèmes entraînés par courroie. Nous travaillons avec nos clients pour identifier les sources de vibrations et sélectionner des poulies à courroie conçues pour les minimiser. Notre équipe d’ingénieurs peut effectuer une analyse des vibrations et fournir des recommandations pour l’optimisation du système.

2. Comment l’équilibre des poulies affecte-t-il les vibrations du système ?

L'équilibre d'une poulie à courroie est l'un des facteurs les plus importants pour réduire les vibrations dans un système de roue entraînée par courroie. Une poulie déséquilibrée crée une force centrifuge qui tourne avec la poulie. Cette force est transmise à l’arbre, aux roulements et à l’ensemble de la structure. L'ampleur de la force est proportionnelle à la masse du balourd, à la distance du balourd au centre de rotation et au carré de la vitesse de rotation. Cela signifie qu’à grande vitesse, même un petit déséquilibre peut créer une force importante. Par exemple, un balourd de 10 grammes dans un rayon de 100 mm sur une poulie tournant à 3 000 tr/min génère une force d'environ 10 kg. A 6 000 RPM, le même balourd génère une force de 40 kg. Cette force peut provoquer une usure des roulements, une fatigue de l’arbre et un bruit excessif. Le tableau ci-dessous montre la relation entre le déséquilibre, la vitesse et la force.

Dans notre usine, nous équilibrons chaque poulie à courroie selon des normes élevées. Nous utilisons des machines d'équilibrage dynamique qui mesurent le déséquilibre dans deux plans et indiquent la quantité et l'emplacement des poids de correction nécessaires. Notre qualité d'équilibrage standard est G6.3 selon la norme ISO 1940, qui convient à la plupart des applications industrielles. Pour les applications à grande vitesse ou de précision, nous pouvons atteindre G2,5 ou mieux. En garantissant que nos poulies à courroie sont précisément équilibrées, nous aidons nos clients à réduire les vibrations à la source.

3. Quel rôle jouent les masses d’équilibrage dans le contrôle des vibrations ?

Les contrepoids sont utilisés pour corriger le déséquilibre des composants en rotation. Ce sont de petites masses fixées au composant à un endroit précis pour contrecarrer le déséquilibre. Dans une poulie à courroie, des poids d'équilibrage peuvent être ajoutés sous la forme de vis de réglage, de languettes soudées ou de trous percés. La clé est de placer le poids au bon endroit et de s’assurer qu’il est solidement fixé. Dans un système de roue entraînée par courroie, des contrepoids sont utilisés à la fois sur la roue et sur les poulies. La roue est généralement équilibrée en premier, puis les poulies sont équilibrées. Les contrepoids sur les poulies sont ajustés pour minimiser les vibrations globales du système. En effet, la vibration du système est la somme des vibrations de tous les composants. Si la poulie est équilibrée pour contrecarrer le déséquilibre résiduel de la roue, la vibration globale peut être réduite. Le tableau ci-dessous résume les types de masselottes et leurs applications.

Chez Zhejiang Hawen Electromechanical Co., Ltd., notre usine utilise des techniques d'équilibrage de précision pour garantir que nos poulies à courroie sont correctement équilibrées. Nous pouvons également fournir des poulies avec des masses d'équilibrage préinstallées ou avec des dispositions pour l'équilibrage sur site. Notre équipe d'ingénieurs peut vous aider à équilibrer le système complet, y compris la roue et les poulies.

4. Comment la conception de la poulie amortit-elle les vibrations ?

En plus de l'équilibre, la conception d'une poulie à courroie peut contribuer à la réduction des vibrations grâce à l'amortissement. L'amortissement est la dissipation de l'énergie d'un système vibrant. Il réduit l’amplitude des vibrations et aide à prévenir les résonances. Il existe plusieurs caractéristiques de conception qui peuvent ajouter de l'amortissement à une poulie à courroie. La première est l’utilisation d’une poulie fendue ou d’une poulie avec une couche amortissante. Une poulie fendue comporte une couche de caoutchouc ou d'élastomère entre le moyeu et la jante. Cette couche agit comme un amortisseur, absorbant l’énergie vibratoire et réduisant la transmission des vibrations de la jante au moyeu. La seconde est l’utilisation d’un amortisseur de masse réglé. Il s'agit d'une petite masse fixée à la poulie avec un élément élastique. La masse est réglée pour vibrer à une fréquence déphasée par rapport à la vibration de la poulie, l’annulant ainsi. La troisième est l'utilisation d'une conception nervurée ou à ailettes. Les nervures ou ailettes augmentent la surface de la poulie, ce qui peut aider à dissiper la chaleur et à réduire les vibrations. Le tableau ci-dessous résume ces caractéristiques d’amortissement et leur efficacité.

Dans notre usine, nous proposons des poulies à courroie avec diverses caractéristiques d'amortissement pour répondre à différentes applications. Notre équipe d'ingénieurs peut vous aider à sélectionner la conception adaptée à votre problème de vibration spécifique. Nous pouvons également concevoir sur mesure une poulie avec un amortisseur de masse réglé ou une conception à moyeu divisé pour répondre à vos besoins.

5. Comment les poulies à courroie, les turbines et les poids sont-ils réglés en tant que système ?

La réduction des vibrations dans un système de turbine entraînée par courroie ne consiste pas seulement à équilibrer les composants individuels. Il s’agit de régler l’ensemble du système afin que les composants fonctionnent ensemble pour minimiser les vibrations. Cette approche au niveau du système est essentielle pour atteindre les niveaux de vibrations les plus bas possibles. Le processus commence par la sélection des poulies à courroie et de la roue. Les poulies doivent être équilibrées à un niveau élevé, et la roue doit être équilibrée à un niveau encore plus élevé. L'étape suivante consiste à aligner les poulies et l'arbre de la turbine. Le désalignement est une source majeure de vibrations et doit être corrigé avant toute tentative d’équilibrage. L'étape suivante consiste à vérifier la tension de la courroie. Une ceinture trop lâche glissera et vibrera. Une courroie trop tendue surchargera les roulements et créera des vibrations. La tension correcte est spécifiée par le fabricant de la courroie. L'étape suivante consiste à ajouter des masses d'équilibrage au système selon les besoins. Cela se fait en faisant fonctionner le système et en mesurant les vibrations à différents points. Les contrepoids sont ensuite ajustés jusqu'à ce que les vibrations soient minimisées. Le tableau ci-dessous résume les étapes de réglage du système et leurs objectifs.

Chez Hawen, notre usine fournit une assistance au niveau du système pour la réduction des vibrations. Nous pouvons fournir des poulies à courroie équilibrées, aider à l’alignement et à la tension, et fournir une analyse des vibrations sur site. Notre objectif est d'aider nos clients à obtenir le fonctionnement le plus fluide possible de leurs systèmes de turbines entraînées par courroie.

6. Quelles spécifications définissent une poulie à courroie réductrice de vibrations ?

Les spécifications d'une poulie à courroie réduisant les vibrations comprennent la qualité d'équilibrage, le matériau, les caractéristiques d'amortissement, la tolérance d'alésage et la finition de surface. Le tableau ci-dessous fournit un résumé de ces spécifications pour nos poulies à courroie.

Dans notre usine, nous fabriquons des poulies à courroie pour répondre à ces spécifications et bien plus encore. Nous pouvons personnaliser la qualité d'équilibrage, le matériau et les caractéristiques d'amortissement en fonction de votre application spécifique. Notre équipe d'ingénierie peut vous aider dans le processus de sélection et fournir des données techniques détaillées pour votre projet.

7. Foire aux questions (FAQ)

Question 1 : Comment le déséquilibre des poulies provoque-t-il des vibrations ?

Réponse : Le déséquilibre de la poulie provoque des vibrations car la répartition inégale de la masse crée une force centrifuge qui tourne avec la poulie. Cette force est transmise à l'arbre, aux roulements et à la structure, provoquant des vibrations à la fréquence de rotation (1x RPM). L’ampleur de la force augmente avec le carré de la vitesse, le déséquilibre est donc plus problématique à grande vitesse. L'équilibrage de la poulie élimine cette force et réduit les vibrations.

Question 2 : Quel niveau d'équilibre dois-je spécifier pour mes poulies à courroie ?

Réponse : La qualité de l'équilibre dépend de la vitesse et de l'application. Pour les applications industrielles générales avec des vitesses allant jusqu'à 3 000 tr/min, le G6.3 est généralement suffisant. Pour les applications à grande vitesse (au-dessus de 3 000 tr/min) ou les machines de précision, G2,5 ou mieux est recommandé. Notre usine peut vous conseiller sur la qualité d'équilibrage appropriée pour votre application spécifique.

Question 3 : Puis-je équilibrer une poulie à courroie sur le terrain ?

Réponse : Oui, l'équilibrage sur site est possible pour les grandes poulies ou pour les systèmes qui ne peuvent pas être facilement démontés. L'équilibrage sur site implique l'utilisation d'un analyseur de vibrations pour mesurer les vibrations, puis l'ajout ou la suppression de poids à des endroits spécifiques de la poulie. Cela nécessite un équipement et une expertise spécialisés. Notre usine peut fournir des services d'équilibrage sur site ou une formation pour votre équipe de maintenance.

Question 4 : Comment la tension de la courroie affecte-t-elle les vibrations ?

Réponse : La tension de la courroie a un effet significatif sur les vibrations. Une courroie trop lâche glissera, provoquant des vibrations et du bruit à haute fréquence. Une courroie trop tendue surchargera les roulements et créera des vibrations à la fréquence de rotation. La tension correcte est spécifiée par le fabricant de la courroie et doit être vérifiée régulièrement. Une bonne tension est essentielle pour un fonctionnement fluide.

Question 5 : Quelle est la meilleure façon de réduire les vibrations dans un système de turbine entraînée par courroie ?

Réponse : La meilleure façon de réduire les vibrations est de s’attaquer à toutes les sources potentielles. Équilibrez la roue et les poulies, alignez les arbres, réglez la tension correcte de la courroie et ajoutez un amortissement si nécessaire. Une approche au niveau du système est plus efficace que de s’attaquer à des composants individuels. Notre usine peut fournir une solution complète, comprenant des poulies à courroie équilibrées, des outils d'alignement et des services d'analyse des vibrations.

8. Conclusion

Les poulies à courroie jouent un rôle crucial dans la réduction des vibrations lorsqu'elles sont associées à des roues et des contrepoids. En garantissant que les poulies sont précisément équilibrées, en sélectionnant les bonnes caractéristiques d'amortissement et en réglant le système dans son ensemble, il est possible d'obtenir un fonctionnement fluide et silencieux, même à des vitesses élevées et sous des charges variables. La clé est de comprendre les sources de vibrations et de les traiter systématiquement. Chez Zhejiang Hawen Electromechanical Co., Ltd., notre usine possède l'expertise et l'équipement nécessaires pour fabriquer des poulies à courroie qui répondent aux exigences les plus exigeantes en matière de réduction des vibrations. Nous utilisons un équilibrage de précision, des matériaux de haute qualité et des conceptions d'amortissement avancées pour garantir que nos poulies contribuent au bon fonctionnement du système. Que vous conceviez un nouveau système de turbine entraînée par courroie ou que vous dépanniez un système existant, nous pouvons vous aider.

Notre équipe d'ingénieurs est disponible pour vous aider dans l'analyse des vibrations, la sélection des poulies et le réglage du système. Nous pouvons fournir des spécifications détaillées, des services d’équilibrage et une assistance sur site. Notre engagement envers la qualité et la satisfaction de nos clients a fait de nous un partenaire de confiance pour les systèmes d'entraînement industriels du monde entier.

Contactez Zhejiang Hawen Electromechanical Co., Ltd. aujourd'huipour discuter de vos besoins en matière de poulie à courroie et découvrir comment nos produits peuvent vous aider à réduire les vibrations dans vos systèmes de turbine entraînés par courroie.
