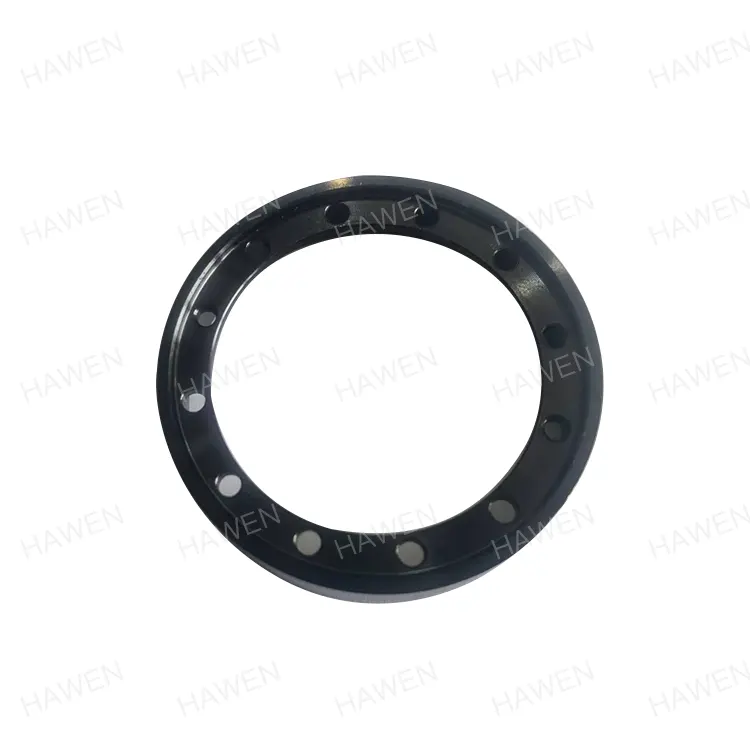

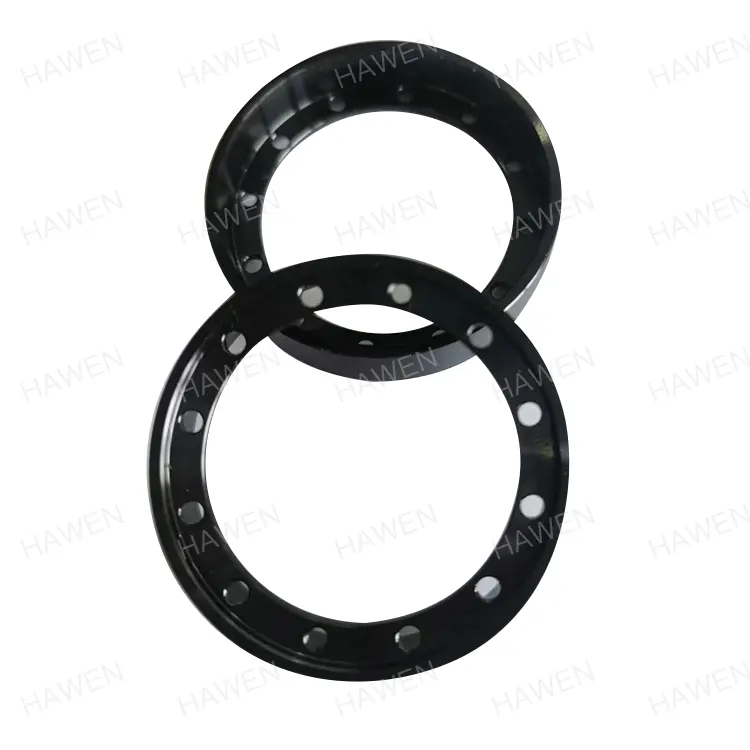

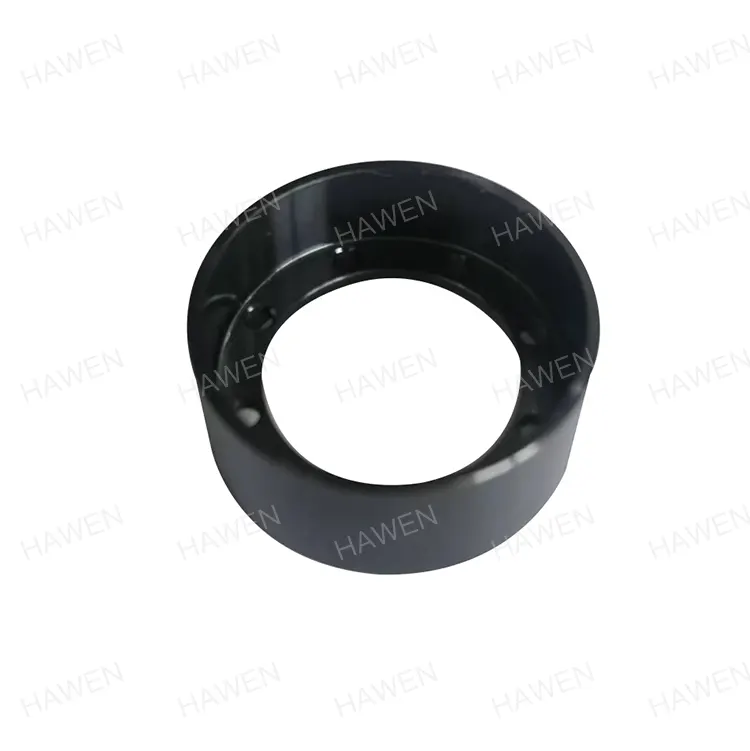

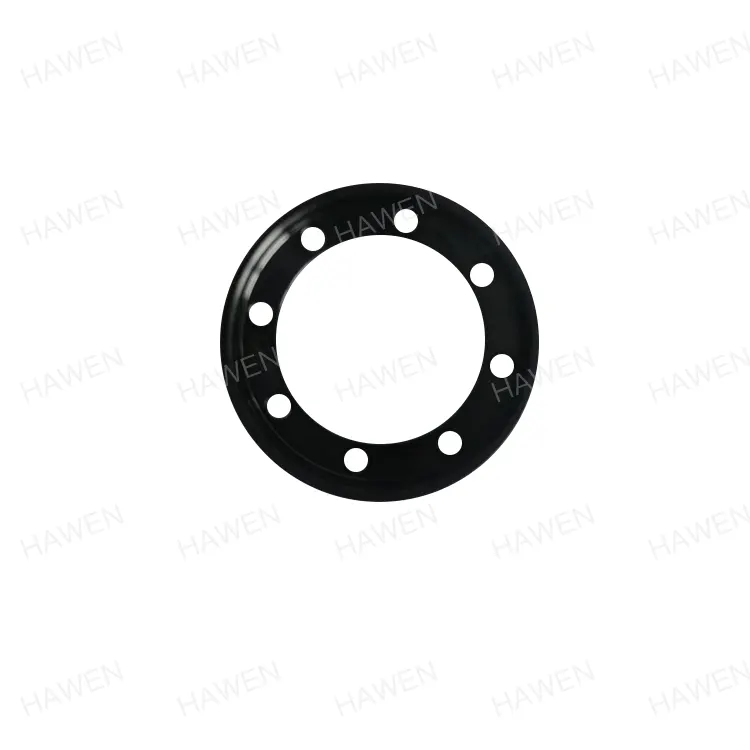

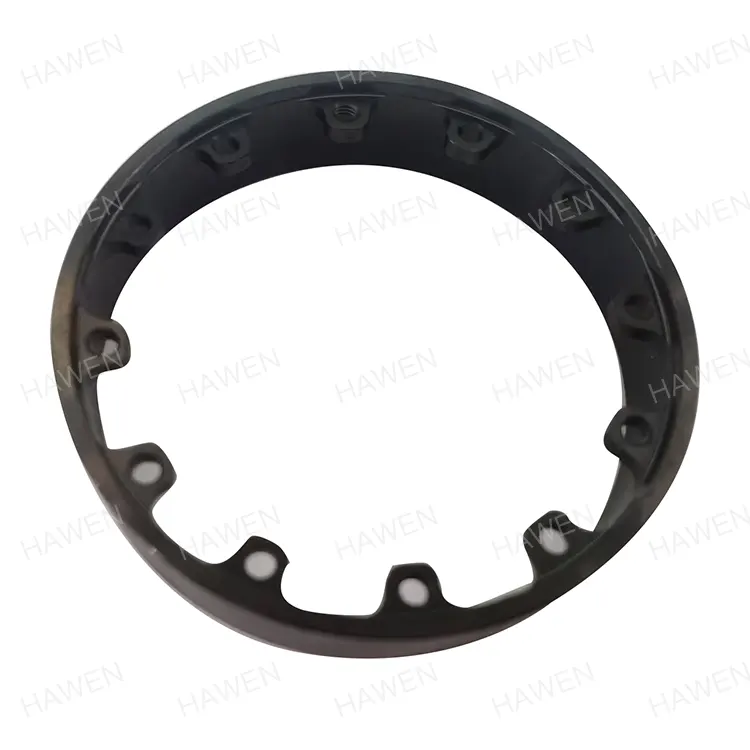

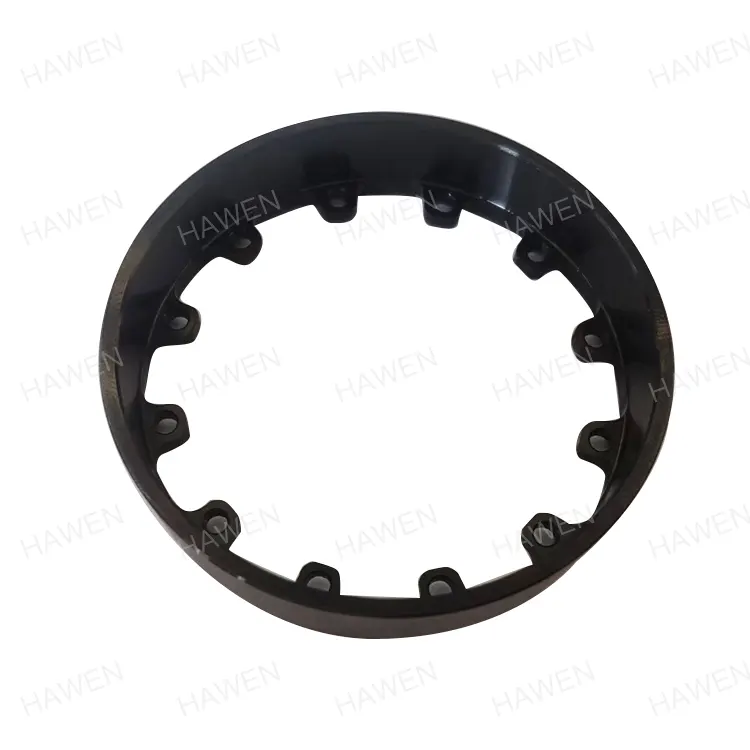

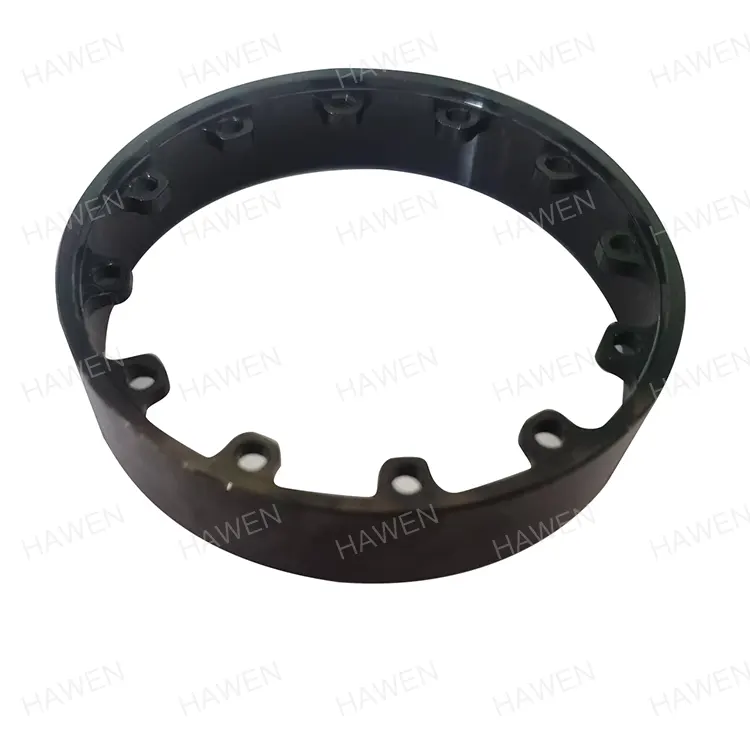

Joug de moteur de robot

Le joug de moteur de robot est un composant de base essentiel pour les moteurs d'asservissement, de couple et d'articulation des robots. Bien qu'il semble s'agir d'une pièce structurelle mécanique, elle remplit en réalité trois fonctions principales : la conduction du circuit magnétique, le support structurel, ainsi que la dissipation thermique et le blindage électromagnétique. Il détermine directement la densité de couple, l'efficacité de fonctionnement, la stabilité et la durée de vie des moteurs, ce qui en fait un élément clé indispensable pour les systèmes d'entraînement de haute précision des robots avancés.

Haven (Trilion) est profondément engagé dans l'industrie de la fabrication de machines depuis plus de 20 ans. Depuis 2023, elle se concentre sur la R&D et la production à grande échelle de Robot Motor Yoke. Grâce à des processus matures, un contrôle de qualité strict et des capacités de personnalisation rapides, l'entreprise est devenue un fournisseur de haute qualité d'accessoires de base pour moteurs de robots en Chine, détenant une part de marché intérieur de 10 % et fournissant des produits de support à long terme à de nombreuses grandes entreprises d'appareils électroménagers et de robots.

Paramètres de base du produit

Le Robot Motor Yoke promu adopte un usinage de précision standardisé et prend également en charge la production personnalisée basée sur les dessins du client, s'adaptant aux exigences d'installation et de performances des différents modèles de moteurs de robot. Les paramètres de base de base sont répertoriés ci-dessous, tous vérifiés par le biais de la production réelle et des applications client :

Fonctions de base et valeur de l'application

En tant que cadre de circuit magnétique et support structurel des moteurs de robot, le Robot Motor Yoke n'est pas un simple raccord métallique. Ses performances sont directement liées au fonctionnement global du moteur, couvrant les dimensions magnétiques, mécaniques et thermiques pour garantir un fonctionnement efficace et stable du moteur.

Quatre fonctions principales

Circuit magnétique fermé

Construit un chemin à faible réluctance pour les champs magnétiques d'aimant permanent et d'armature, limitant avec précision la distribution du flux magnétique, réduisant considérablement les fuites de flux magnétique, améliorant l'utilisation du champ magnétique et évitant la réduction de sortie et l'échauffement anormal provoqués par la saturation magnétique, optimisant ainsi l'efficacité de conversion d'énergie de la source.

Soutien structurel

Fixe fermement les pôles d'aimants permanents et supporte des charges alternées provenant de démarrages et d'arrêts à grande vitesse et de commutations fréquentes, garantissant la rigidité structurelle et la précision géométrique pendant le fonctionnement et empêchant la déformation des composants à haute vitesse.

Dissipation thermique et blindage électromagnétique

Agit comme un chemin de conduction thermique clé pour dissiper rapidement les pertes de fer et de cuivre, contrôlant ainsi l’augmentation de la température. Il supprime également efficacement les champs magnétiques parasites pour éviter les interférences avec les codeurs, capteurs et autres composants de précision, améliorant ainsi les performances CEM globales.

Ancrage des performances

La sélection des matériaux, la technologie de traitement, l'épaisseur de la section et d'autres paramètres déterminent directement la densité de couple, l'ondulation du couple et l'efficacité de fonctionnement, constituant une condition préalable essentielle à un actionnement de robot de haute précision et à haute réponse.

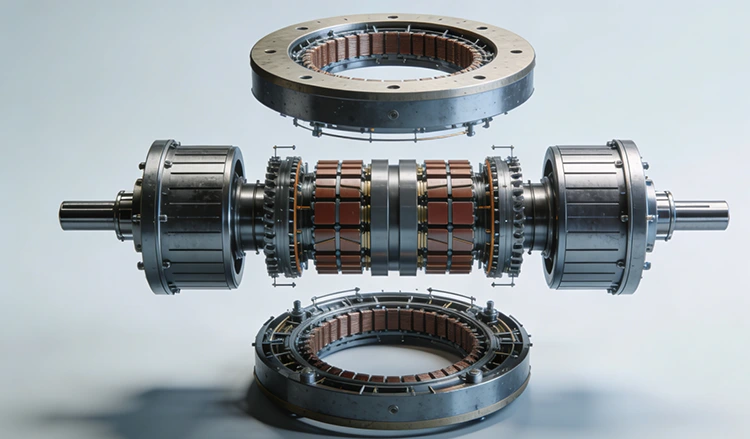

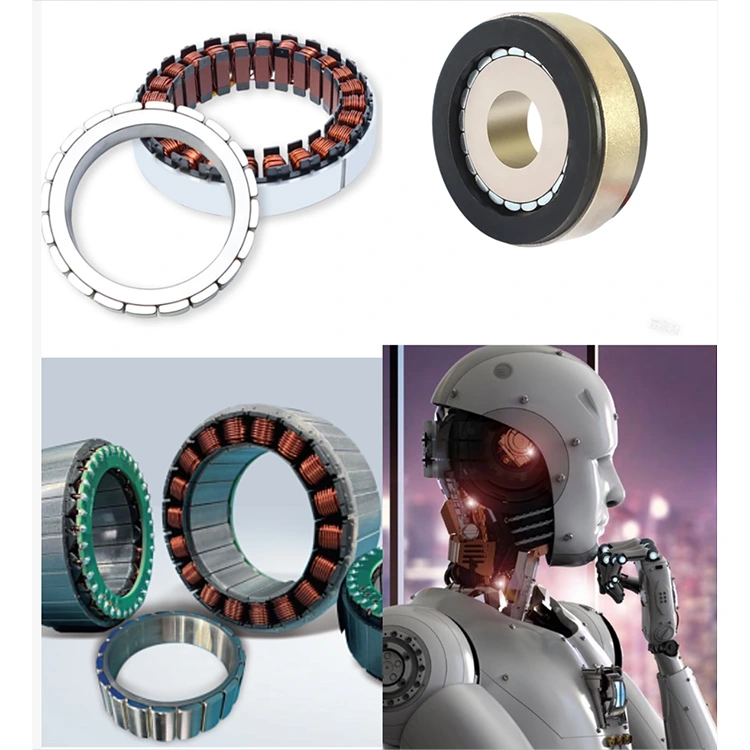

Types de moteurs applicables et équipements en aval

Ce robot Motor Yoke est compatible avec divers moteurs grand public dédiés aux robots, couvrant les modules de base des robots industriels, des robots collaboratifs et des robots humanoïdes :

Servomoteurs : utilisés comme joug de stator et joug arrière de rotor, équilibrant la taille compacte et le couple de sortie élevé pour un mouvement multi-articulaire flexible.

Moteurs couple sans cadre : la structure en anneau s'intègre directement dans les joints du robot, éliminant les boîtiers externes et améliorant la densité de couple et la flexibilité d'installation.

Moteurs axiaux à flux/disque : s'adaptent aux structures à double joug arrière pour les circuits magnétiques axiaux, avec une conception plate pour les modules d'entraînement des jambes et de la taille des robots humanoïdes.

Moteurs sans noyau : peuvent servir de boîtiers de moteur, éliminant le couple d'engrenage pour un fonctionnement à faible ondulation et à haute réponse dans les effecteurs terminaux de robots de précision.

Indicateurs clés de qualité et analyse comparative du secteur

Nous contrôlons l'ensemble du processus de production du Robot Motor Yoke selon des normes strictes, avec des indicateurs de précision de base dépassant les références générales de l'industrie, répondant pleinement aux exigences d'approvisionnement des fabricants de moteurs haut de gamme en matière de stabilité dimensionnelle, d'ajustement de l'assemblage et de durée de vie.

Impact sur les performances : le joug du moteur du robot de haute qualité peut directement augmenter la densité de puissance du moteur de 15 % à 30 %, supprimer plus de 99 % des interférences du champ magnétique parasite, réduire la perte du circuit magnétique, résister à des contraintes électromagnétiques élevées et garantir un fonctionnement stable du robot à long terme.

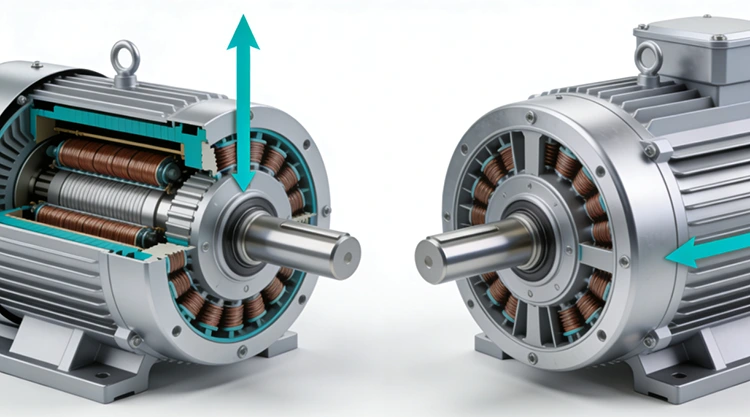

Sections transversales de flux axial (à gauche) et de flux radial (à droite)

Sélection des matériaux et contrôle des processus

Matériau spécial : acier de construction au carbone de haute qualité 45#

Le joug du moteur du robot utilise de l'acier au carbone moyen standard national 45# avec des propriétés strictement contrôlées adaptées aux conditions de travail du moteur du robot :

● Teneur en carbone : 0,42 % à 0,50 % ; densité : 7,85 g/cm³ ; manganèse : 0,50 % à 0,80 % ; silicium : 0,17 % à 0,37 % ; faible teneur en phosphore et en soufre.

● Excellentes propriétés mécaniques globales : résistance à la traction ≥ 600 MPa, limite d'élasticité ≥ 355 MPa, allongement ≥ 16 % ; dureté HRC32-36 après trempe et revenu.

● Optimisé via un traitement thermique dédié, équilibrant la résistance et la ténacité avec une résistance à la fatigue exceptionnelle pour un fonctionnement à long terme du moteur haute fréquence.

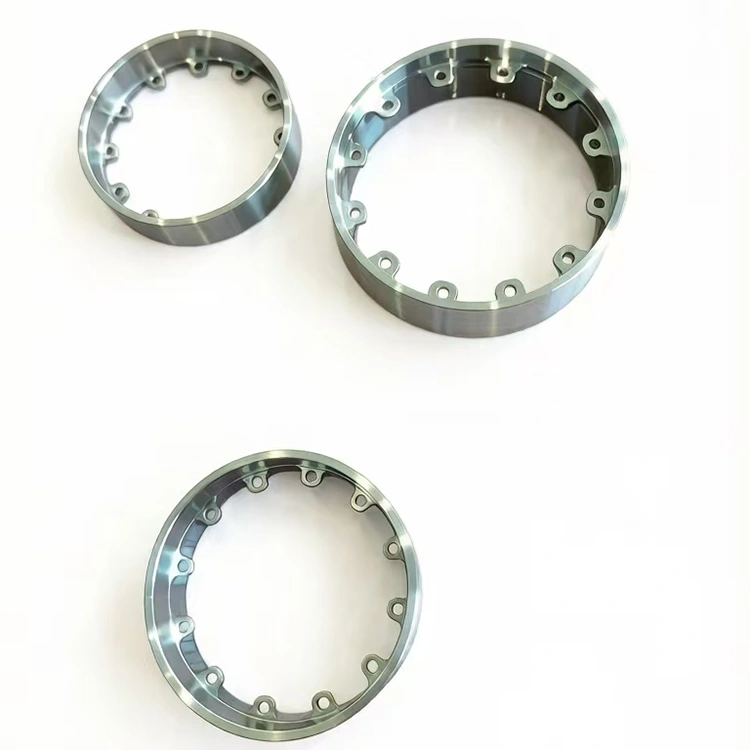

Usinage de précision et contrôle des processus

Un système de contrôle complet en boucle fermée garantit une haute précision et une cohérence des lots :

● Tolérance du trou intérieur contrôlée à ±0,005 mm ; équipé d'une CMM, d'un testeur d'arrondi, d'un moniteur de contour et d'un contrôle statistique du processus SPC.

● Environnement de traitement strictement contrôlé pour réduire les fluctuations de température et les vibrations ; Des machines CNC de haute précision et des outils spéciaux garantissent le respect des dimensions.

● Inspection complète des matériaux entrants, surveillance du traitement thermique en temps réel et inspection à 100 % des produits finis pour empêcher les produits non conformes d'entrer sur le marché.

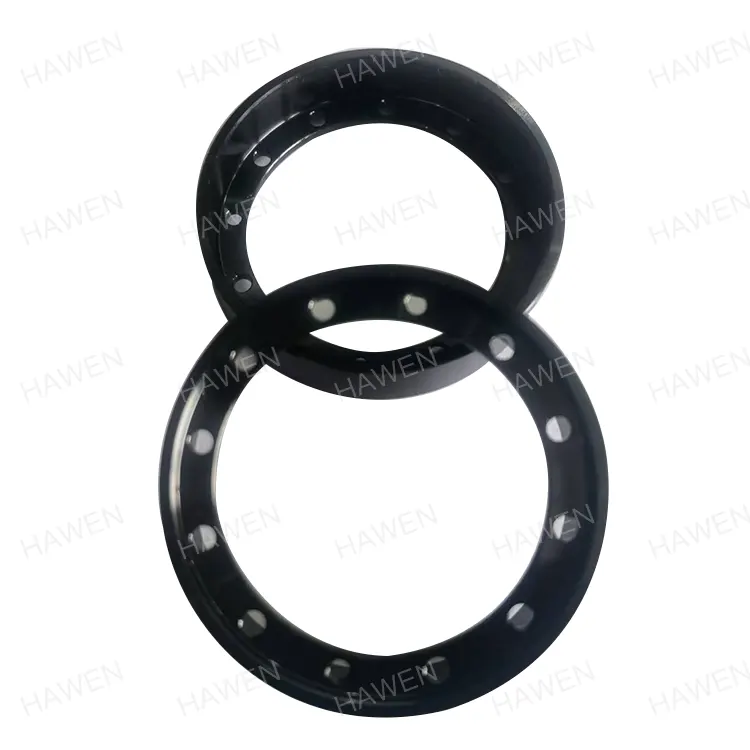

Traitement de surface : finition entièrement automatique à l'oxyde noir

Utilise une formule d'oxyde noir auto-développée et une ligne de production entièrement automatique sans contact manuel pour éviter les dommages et la contamination :

● Le processus automatique intégré d'oxyde noir et de séchage améliore la résistance à la corrosion et à la rouille conformément aux normes de l'industrie.

● Prend en charge les traitements de surface personnalisés, notamment la galvanoplastie, la galvanisation et le nickelage pour des applications spéciales.

Avantages de base pour l'entreprise

Avec plus de 20 ans d'expérience dans la fabrication de machines, Haven a construit un système complet allant de la R&D, de la production et du contrôle qualité au service après-vente, formant une compétitivité différenciée dans la production de jougs de moteur de robot et résolvant efficacement les problèmes des clients en matière d'approvisionnement, de personnalisation et de production de masse.

Capacité suffisante et livraison stable

● 120 machines CNC de haute précision, 1 ligne de nettoyage entièrement automatique, 25 techniciens professionnels.

● Capacité mensuelle : 30 000 unités ; ventes mensuelles actuelles : 10 000 à 20 000 unités, laissant une capacité de 40 à 50 % pour les commandes groupées et urgentes.

● Une chaîne d'approvisionnement fiable dans le Zhejiang garantit des délais de livraison courts pour les matières premières et une livraison stable pour une production continue multi-variétés à grande échelle.

Contrôle qualité entièrement automatisé et défaut proche de zéro

● 25 dispositifs d'inspection automatiques pour des tests complets, depuis les matériaux entrants jusqu'aux produits finis.

● Contrôle qualité 100 % en ligne ; taux de réussite en production 99,99 %, taux de réussite en usine 100 %.

● Certifié ISO9001 et IATF16949 ; traçabilité complète de la production avec une cohérence et une fiabilité supérieures.

Support technique professionnel et forte personnalisation

● Équipe technique dédiée spécialisée dans l'optimisation et la conception des processus de joug.

● Réponse rapide à la personnalisation : production basée sur des dessins, matériaux spécifiés et traitements de surface.

● Assistance unique depuis la consultation de conception, l'optimisation des processus et la production d'essais en petits lots jusqu'à la production de masse, raccourcissant les cycles de développement et réduisant les coûts.

Conformité environnementale et contrôle des coûts

● Conformité totale avec EU ROHS et REACH avec des rapports de certification complets.

● La production automatisée réduit les interventions manuelles et améliore l'utilisation des matériaux, en contrôlant les coûts tout en obtenant une faible consommation d'énergie et de faibles émissions de déchets, en équilibrant les performances environnementales et la rentabilité.

Clients coopératifs et modèles de partenariat

Notre Robot Motor Yoke fournit depuis longtemps aux principales entreprises nationales et internationales, notamment Samsung, Haier et Nidec, une coopération stratégique stable depuis plus d'une décennie. La qualité des produits et le service sont hautement reconnus avec des taux de rachat élevés.

Nous soutenons plusieurs modèles de coopération :

● Achat groupé de produits standardisés

● Production sur mesure basée sur les dessins du client

● Production d'échantillons pour spécifications spéciales

Nous invitons les clients du monde entier à visiter notre usine pour une inspection et une coopération commerciale. En nous appuyant sur notre système de production mature et notre force technique, nous aidons nos clients à réduire les coûts de développement, de test, de fabrication et après-vente pour obtenir des résultats gagnant-gagnant à long terme.
