Pourquoi les poulies à courroie à haute concentricité minimisent le temps de réglage secondaire ?

Dans tout système entraîné par courroie, depuis un ventilateur industriel à grande vitesse jusqu'à une ligne de convoyeur de précision, l'efficacité de l'installation initiale ne représente que la moitié de l'histoire. L’autre moitié correspond à ce qui se passe après le démarrage du système : les ajustements secondaires. Il s'agit des procédures de réglage, de réalignement et de retension que les équipes de maintenance doivent effectuer pour corriger les problèmes de faux-rond, de vibration et de suivi de la courroie qui n'apparaissent que sous charge. Dans de nombreuses usines, ces ajustements secondaires consomment plus d’heures de travail que l’installation d’origine et constituent la principale source de temps d’arrêt imprévus. La cause fondamentale de la plupart de ces ajustements peut être attribuée à un seul paramètre, souvent négligé : la concentricité de l’espace.Poulies à courroieeux-mêmes.

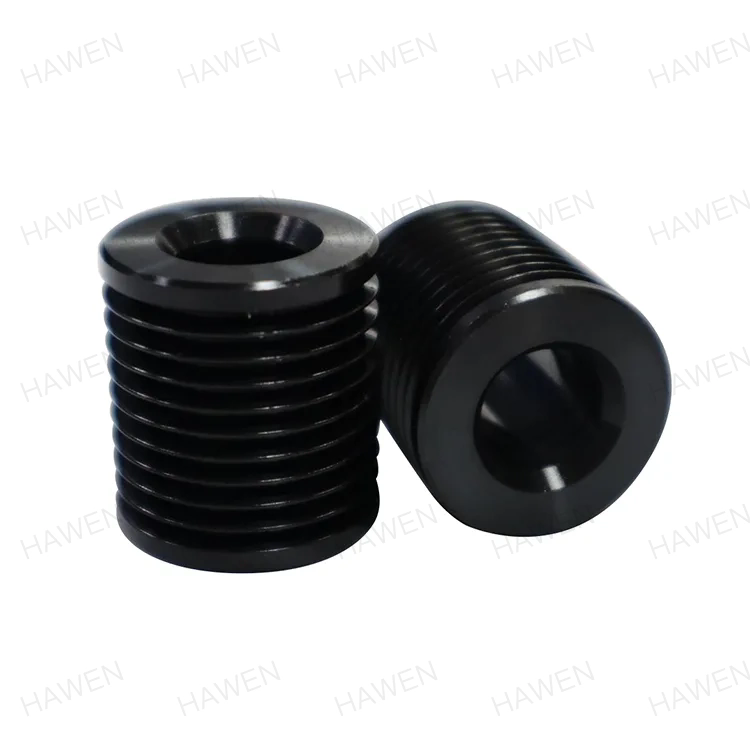

Une poulie à courroie à haute concentricité est celle où l'axe central de l'alésage et l'axe central du diamètre extérieur sont parfaitement alignés. Lorsqu'une poulie à courroie a une mauvaise concentricité, le chemin de la courroie n'est pas parfaitement circulaire. La tension de la courroie fluctue à mesure que la poulie tourne, ce qui entraîne des vibrations, du bruit, une usure inégale de la courroie et une condition connue sous le nom de « dérive de la courroie » ou « dérive de suivi ». Chacun de ces problèmes déclenche un ajustement secondaire. Un technicien de maintenance doit réaligner la poulie, retendre la courroie ou même remplacer prématurément les composants. À l’inverse, une poulie à courroie à haute concentricité élimine ces causes à la source, offrant ainsi un système d’entraînement par courroie qui fonctionne sans problème dès le départ et continue de le faire pendant toute sa durée de vie. Cet article explorera les mécanismes de la concentricité, sa mesure, les processus de fabrication qui y parviennent et son impact quantifiable sur la réduction du temps d'ajustement secondaire.

Table des matières

• 1. Qu'est-ce que la concentricité et pourquoi est-elle importante dans les poulies à courroie ?
• 2. Comment une mauvaise concentricité provoque-t-elle des ajustements secondaires ?
• 3. Quels processus de fabrication garantissent une concentricité élevée ?
• 4. Quels sont les avantages quantifiables des poulies à courroie à haute concentricité ?
• 5. Comment mesurer et vérifier la concentricité en production ?
• 6. Foire aux questions (FAQ)
• 7. Conclusion

1. Qu'est-ce que la concentricité et pourquoi est-elle importante dans les poulies à courroie ?

La concentricité, dans le contexte des poulies à courroie, est la condition géométrique dans laquelle le centre de l'alésage de la poulie à courroie et le centre de son diamètre extérieur se trouvent sur le même axe. En termes plus simples, cela signifie que la poulie à courroie est parfaitement ronde par rapport à son trou de montage. Cette exigence apparemment simple a de profondes implications sur les performances du système d’entraînement par courroie. Si l'alésage et le diamètre extérieur ne sont pas concentriques, la poulie à courroie vacillera lors de sa rotation. Cette oscillation, mesurée comme faux-rond radial, fait changer continuellement le diamètre effectif de la poulie à courroie au fur et à mesure qu'elle tourne. La ceinture doit constamment s’étirer et se détendre pour s’adapter à ces changements, générant ainsi une multitude d’effets indésirables.

L’importance de la concentricité peut être comprise en considérant la différence entre une roue parfaitement équilibrée sur une voiture et une roue légèrement déséquilibrée. La roue équilibrée roule en douceur, sans vibration. La roue déséquilibrée crée un frémissement rythmique qui se ressent dans tout le véhicule. Le même principe s’applique aux poulies à courroie. Une poulie à courroie hautement concentrique tourne en douceur, la courroie fonctionnant de manière fidèle et cohérente. Une poulie à courroie avec une mauvaise concentricité crée une vibration qui se propage dans tout le système. Cette vibration n’est pas seulement une nuisance ; c'est une source de perte d'énergie, d'usure prématurée et de nécessité de réglages secondaires. La vibration entraînera un déplacement différent de la courroie, une fluctuation de la tension et un desserrage des boulons de montage au fil du temps, ce qui nécessitera toutes des mesures correctives.

ÀZhejiang Hawen électromécanique Co., Ltd., nous avons mesuré la relation entre la concentricité et les performances du système sur des centaines d'installations. Nos données montrent qu'une poulie à courroie avec une tolérance de concentricité de +/- 0,05 mm (voix) générera une amplitude de vibration généralement trois à quatre fois inférieure à celle d'une poulie à courroie avec une tolérance de +/- 0,2 mm. Cette réduction des vibrations est directement corrélée à une réduction de la fréquence et de la durée des réglages secondaires. Le tableau ci-dessous illustre les niveaux de vibrations typiques associés à différentes tolérances de concentricité.

Ces données démontrent une corrélation claire : une concentricité plus élevée entraîne des vibrations plus faibles, ce qui réduit directement le besoin d'ajustements secondaires. Les économies initiales réalisées avec une poulie à courroie de moindre précision sont presque toujours contrebalancées par les coûts de maintenance supplémentaires encourus tout au long de sa durée de vie. Dans les sections suivantes, nous examinerons les mécanismes par lesquels une mauvaise concentricité crée ces problèmes ainsi que les techniques de fabrication qui garantissent une concentricité élevée.

2. Comment une mauvaise concentricité provoque-t-elle des ajustements secondaires ?

Pour comprendre pourquoi une concentricité élevée minimise les ajustements secondaires, il est utile de comprendre la cascade de problèmes provoqués par une poulie à courroie non concentrique. Le premier et le plus immédiat effet est le voile radial. À mesure que la poulie à courroie tourne, le rayon effectif de la poulie à courroie change car le centre de rotation n'est pas aligné avec le centre de la poulie à courroie. Cela signifie que le chemin de la ceinture n'est pas un cercle parfait ; c'est une ellipse. La courroie doit s'étirer pour s'adapter au rayon le plus long et se détendre pour s'adapter au rayon le plus court lorsque la poulie à courroie tourne. Cet étirement et cette relaxation cycliques font glisser la ceinture, créant un flottement ou un « bavardage » dans la ceinture. Ce broutage est la source de la vibration qui est transmise à l'équipement entraîné et à la structure de montage.

Cet étirement cyclique entraîne également une usure inégale de la courroie. La partie de la courroie qui est étirée à plusieurs reprises subira une friction et une chaleur plus élevées, entraînant des fissures prématurées. La courroie peut également développer un « glaçage » en surface, réduisant son coefficient de frottement et la faisant glisser. Le glissement génère plus de chaleur et accélère le processus. De plus, le suivi de la ceinture sera affecté. Une courroie a naturellement tendance à se déplacer dans la direction de la charge appliquée. Si une poulie à courroie n'est pas concentrique, la courroie subira des charges latérales variables lorsqu'elle se déplace autour de la poulie à courroie. Cela peut provoquer un mouvement de va-et-vient de la courroie sur la face de la poulie à courroie, entraînant des dommages aux bords de la courroie et aux brides de la poulie à courroie.

Le résultat inévitable de ces problèmes est un ajustement secondaire. Le technicien de maintenance devra :

• Retendre la courroie :La ceinture s'est étirée de manière inégale et peut s'être desserrée. La retension est un processus manuel qui nécessite l'arrêt de l'équipement et l'utilisation d'un tensiomètre. Il s’agit d’une tâche qui prend du temps, surtout sur les gros équipements.
• Réalignez les poulies de courroie :Les vibrations et le dérapage de la courroie peuvent avoir provoqué un désalignement des poulies de courroie. Le technicien devra vérifier et ajuster l’alignement à l’aide d’un outil d’alignement laser ou d’une règle droite.
• Remplacez la courroie :Si la courroie a été endommagée par une usure ou un suivi inégal, elle devra être remplacée. Il s'agit d'une réparation plus importante, impliquant des coûts de main d'œuvre et de matériel supplémentaires.
• Serrez les boulons de montage :La vibration provoque souvent le desserrage des boulons de montage. Le technicien devra les serrer au couple correct.
• Inspectez les roulements :La vibration de la poulie à courroie non concentrique sera également transmise aux roulements. Au fil du temps, cela peut provoquer une défaillance prématurée des roulements, nécessitant une réparation plus approfondie.

Chacun de ces ajustements prend du temps. Dans une installation de production très fréquentée, le coût de la perte de production lors de ces ajustements peut être substantiel. Le tableau suivant fournit une estimation du temps et de la main-d'œuvre typiques requis pour chaque tâche d'ajustement secondaire.

Ces coûts se multiplient au cours de la durée de vie de l'équipement. Une poulie à courroie mal fabriquée peut générer un grand nombre d'ajustements secondaires, chacun représentant un coût direct et un coût indirect en perte de production. En revanche, une poulie à courroie à haute concentricité fonctionne avec un minimum de vibrations et de dérapage de la courroie, réduisant considérablement le besoin de ces interventions. Chez Zhejiang Hawen Electromechanical Co., Ltd., nos poulies à courroie usinées avec précision sont conçues pour minimiser ces ajustements secondaires, offrant ainsi un coût total de possession inférieur et une fiabilité du système plus élevée.

3. Quels processus de fabrication garantissent une concentricité élevée ?

L’obtention d’une concentricité élevée dans une poulie à courroie n’est pas accidentelle ; c'est le résultat d'un processus de fabrication délibéré et soigneusement contrôlé. Le processus doit garantir que l'alésage et le diamètre extérieur sont usinés à partir d'une configuration unique et stable, éliminant ainsi les erreurs causées par le repositionnement de la pièce. Le voyage vers une concentricité élevée commence avec la matière première, généralement une pièce moulée ou un morceau de barre, et se poursuit à travers une série d'opérations d'usinage de précision. La clé de la concentricité consiste à maintenir la pièce dans un montage précis et à effectuer toutes les opérations d'usinage critiques dans une seule configuration.

La première étape consiste à créer une surface de référence, généralement l'alésage, qui constituera la référence principale pour toutes les opérations ultérieures. L'alésage est usiné à une taille précise, généralement par perçage, alésage ou alésage. Cet alésage doit être rond et droit. La pièce à usiner est ensuite solidement montée sur un mandrin ou un dispositif qui s'adapte précisément dans l'alésage. Cela garantit que l'alésage est le véritable centre du reste des opérations d'usinage. L'opération suivante est l'usinage du diamètre extérieur. Cela se fait généralement à l'aide d'un tour CNC, qui peut transformer le diamètre extérieur à une dimension précise et avec un degré élevé de rondeur. La clé pour obtenir une concentricité élevée est que l'alésage et le diamètre extérieur soient usinés dans la même configuration. Cela élimine toute erreur qui serait introduite si la pièce était repositionnée.

La dernière étape est l'opération de finition, souvent un processus de tournage ou de meulage fin. La rectification peut atteindre un degré de précision encore plus élevé que le tournage, en obtenant un état de surface de Ra 0,8 µm ou mieux et une tolérance de concentricité de +/- 0,02 mm. Pour les applications où la poulie à courroie fonctionnera à des vitesses élevées ou sous de lourdes charges, le meulage est souvent spécifié. Le tableau ci-dessous résume les tolérances de concentricité typiques obtenues par différents processus de fabrication.

Chez Zhejiang Hawen Electromechanical Co., Ltd., nous utilisons une combinaison de tournage CNC et, si nécessaire, de meulage de précision pour obtenir la concentricité optimale de nos poulies à courroie. Notre processus de fabrication est conçu pour garantir que chaque poulie à courroie est produite avec une concentricité qui répond à la tolérance spécifiée. La clé réside dans l’utilisation de dispositifs de précision et l’élimination des réglages manuels pendant le processus d’usinage.

4. Quels sont les avantages quantifiables des poulies à courroie à haute concentricité ?

Les avantages de l’utilisation de poulies à courroie à haute concentricité ne sont pas seulement qualitatifs ; ils peuvent être mesurés et quantifiés. Les principaux avantages sont un temps de réglage secondaire réduit, une durée de vie plus longue des courroies et des roulements et une efficacité globale améliorée du système. Chacun de ces avantages se traduit directement par des économies de coûts et une productivité améliorée. Les améliorations quantifiables peuvent être démontrées par une comparaison de deux systèmes d'entraînement par courroie identiques : un avec des poulies à courroie standard et un avec des poulies à courroie à haute concentricité.

Temps de réglage secondaire réduit :L’avantage le plus direct est la réduction de la fréquence des ajustements secondaires. Un système d'entraînement par courroie utilisant des poulies à courroie standard peut nécessiter six réglages secondaires ou plus par an, chacun prenant une heure ou plus. Un système utilisant des poulies à courroie à haute concentricité peut nécessiter seulement un ou deux ajustements par an. Le gain de temps peut être conséquent, comme le montre le tableau ci-dessous.

Durée de vie plus longue de la courroie :Les contraintes et vibrations inégales causées par une mauvaise concentricité réduisent considérablement la durée de vie de la courroie. Une courroie fonctionnant sur une poulie à courroie à haute concentricité peut durer 2 à 3 fois plus longtemps qu'une courroie fonctionnant sur une poulie à courroie à faible concentricité. La réduction de l’usure des courroies réduit également la fréquence des changements de courroies et les temps d’arrêt associés.

Durée de vie des roulements plus longue :La vibration générée par une poulie à courroie non concentrique est transmise directement aux roulements de l'équipement entraîné et au moteur d'entraînement. Cette vibration provoque une usure prématurée et une défaillance des roulements. Les poulies à courroie à haute concentricité réduisent les vibrations transmises aux roulements, prolongeant ainsi leur durée de vie. La réduction des pannes de roulements signifie moins de temps d'arrêt des équipements et des coûts de maintenance réduits.

Efficacité du système améliorée :Le système d'entraînement par courroie fonctionne plus efficacement lorsque les poulies à courroie sont concentriques. La courroie n'est pas continuellement étirée et détendue, et l'énergie perdue par friction et vibration est minimisée. Cela peut se traduire par une réduction légère mais mesurable de la consommation d’énergie, ce qui, au fil du temps, peut se traduire par des économies significatives.

Ces avantages quantifiables démontrent que le coût initial plus élevé d'une poulie à courroie de haute qualité et à concentricité élevée est plus que compensé par les économies de maintenance et de temps d'arrêt tout au long de sa durée de vie. Chez Zhejiang Hawen Electromechanical Co., Ltd., nous fournissons à nos clients les données dont ils ont besoin pour prendre des décisions éclairées concernant leur sélection de poulies à courroie, les aidant ainsi à optimiser leur coût total de possession.

5. Comment mesurer et vérifier la concentricité en production ?

S'assurer que les poulies à courroie respectent la tolérance de concentricité spécifiée nécessite un processus de contrôle qualité robuste. La mesure de la concentricité est généralement effectuée à l'aide d'un indicateur à cadran ou d'une machine à mesurer tridimensionnelle (MMT). La configuration du test est relativement simple mais nécessite précision et cohérence. Le processus de mesure est le suivant :

La poulie à courroie est montée sur un mandrin de précision ou sur l'arbre sur lequel elle sera installée. Le mandrin est ensuite placé entre les centres ou dans un bloc en V de précision. Un indicateur à cadran est monté sur un support et positionné de manière à ce que sa sonde entre en contact avec le diamètre extérieur de la poulie à courroie. La poulie à courroie tourne ensuite lentement et la lecture du comparateur à cadran est observée. La variation totale de la lecture lorsque la poulie à courroie tourne constitue le faux-rond total. Cette valeur de faux-rond, qui est le double de l'erreur de concentricité, est utilisée comme critère d'acceptation.

La mesure doit être prise en plusieurs points le long de la face de la poulie à courroie pour garantir la cohérence. Le tableau ci-dessous fournit les critères d'acceptation pour les différentes qualités de poulies à courroie utilisées dans notre usine.

Chez Zhejiang Hawen Electromechanical Co., Ltd., nous utilisons une combinaison de jaugeage en cours de processus et d'inspection finale pour garantir que chaque poulie à courroie répond aux exigences de concentricité spécifiées. Notre système de contrôle qualité est certifié ISO 9001:2015 et nous conservons des enregistrements détaillés de toutes les inspections. Cela garantit que nos clients reçoivent des poulies à courroie qui répondent à leurs attentes en matière de performances et réduisent le besoin d'ajustements secondaires.

6. Foire aux questions (FAQ)

Question 1 : Quelle est la différence entre la concentricité et le faux-rond des poulies à courroie ?

Réponse : La concentricité et le faux-rond sont des concepts liés mais distincts. La concentricité est la condition géométrique dans laquelle deux ou plusieurs entités partagent un axe commun. Le faux-rond, quant à lui, est la variation totale de la position d'une fonction lorsque la pièce tourne autour d'un axe fixe. Pour une poulie à courroie, la concentricité est l'erreur entre le centre de l'alésage et le centre du diamètre extérieur. Le faux-rond est l'oscillation totale mesurée au niveau du diamètre extérieur lorsque la poulie à courroie tourne. Le faux-rond est généralement le double de l'erreur de concentricité. Une poulie à courroie avec un faux-rond de 0,1 mm a une erreur de concentricité de +/- 0,05 mm.

Question 2 : Comment une mauvaise concentricité affecte-t-elle la durée de vie de la courroie ?

Réponse : Une mauvaise concentricité entraîne un étirement et un relâchement cycliques de la courroie lorsque la poulie à courroie tourne. Cela entraîne une usure inégale de la courroie, qui se manifeste par des fissures et du glaçage sur la surface de la courroie. La courroie subit également une friction et une chaleur plus élevées, ce qui accélère encore l’usure. Des études ont montré qu'une courroie fonctionnant sur une poulie à courroie avec un faux-rond de 0,2 mm peut avoir une durée de vie 40 à 60 % plus courte qu'une courroie fonctionnant sur une poulie à courroie avec un faux-rond de 0,05 mm.

Question 3 : Puis-je compenser une mauvaise concentricité des poulies en ajustant la tension de la courroie ?

Réponse : Non, le réglage de la tension de la courroie ne peut pas compenser une mauvaise concentricité. La tension est un réglage statique qui fixe la charge moyenne sur la courroie. L'erreur de concentricité crée une variation de charge dynamique qui n'est pas affectée par la tension statique. Même si une tension plus élevée peut réduire certains flottements de la courroie, elle augmentera également la charge sur les roulements et pourrait provoquer une défaillance prématurée de la courroie. La seule solution efficace est d'utiliser une poulie à courroie avec la bonne concentricité.

Question 4 : Quelle est la différence de coût typique entre une poulie à courroie standard et une poulie de haute précision ?

Réponse : La différence de coût dépend de la taille, du matériau et du volume de fabrication. En règle générale, une poulie à courroie de haute précision (avec un faux-rond de +/- 0,05 mm ou mieux) coûte entre 30 et 50 % de plus qu'une poulie à courroie standard (+/- 0,10 mm). Cependant, l'augmentation du coût initial est souvent compensée par la réduction des coûts de maintenance et la durée de vie plus longue de la courroie. Le coût total de possession sur une période de 5 ans est souvent inférieur pour la poulie à courroie de haute précision.

Question 5 : Comment puis-je vérifier la concentricité d'une poulie à courroie que j'ai déjà achetée ?

Réponse : Vous pouvez vérifier la concentricité à l'aide d'un comparateur à cadran comme décrit dans cet article. Montez la poulie à courroie sur un mandrin de précision et placez-la entre les centres. Réglez le comparateur à cadran pour qu'il touche le diamètre extérieur de la poulie à courroie. Faites tourner la poulie de courroie et observez la variation totale de la lecture. C'est le runout total. Si le faux-rond total dépasse la tolérance prévue pour l'application, la poulie à courroie doit être remplacée. De nombreux fabricants, dont Zhejiang Hawen Electromechanical Co., Ltd., fournissent un certificat de conformité avec chaque commande, qui inclut les valeurs de faux-rond mesurées.

7. Conclusion

La relation entre la concentricité de la poulie à courroie et le temps de réglage secondaire est directe et significative. Une poulie à courroie non concentrique crée un faux-rond radial, qui se traduit par des vibrations, un dérapage de la courroie et une usure inégale de la courroie. Ces problèmes conduisent inévitablement à un cycle d'ajustements secondaires : retension, réalignement, remplacement de la courroie et entretien des roulements. Ces ajustements ne sont pas seulement une nuisance ; ils représentent un coût important en termes de main d'œuvre, de temps d'arrêt et de remplacement de composants.

Les poulies à courroie à haute concentricité s'attaquent à la cause profonde de ces problèmes. En assurant un parfait alignement de l'alésage et du diamètre extérieur, ils éliminent les sources de vibrations et de dérapages de la courroie. Le résultat est un système d’entraînement par courroie qui fonctionne sans problème dès le départ, nécessite un minimum d’entretien et offre une durée de vie plus longue. Chez Zhejiang Hawen Electromechanical Co., Ltd., nous nous engageons à fabriquer des poulies à courroie qui répondent aux normes de concentricité les plus élevées. Nos processus d'usinage de précision, notre contrôle qualité rigoureux et notre respect des normes internationales garantissent que nos clients reçoivent des poulies à courroie qui minimisent les ajustements secondaires et maximisent la fiabilité du système.

Contactez Zhejiang Hawen électromécanique Co., Ltd.aujourd'hui pour découvrir comment nos poulies à courroie à haute concentricité peuvent améliorer vos opérations et réduire les coûts de maintenance.
