Turbine en acier inoxydable pour moulage de précision

HAWEN est l'un des principaux fabricants et fournisseurs basés en Chine, spécialisé dans les unités de turbine en acier inoxydable de moulage à modèle perdu personnalisées pour les pompes industrielles à usage intensif. Conçus pour résister aux milieux hautement corrosifs, aux environnements acides et aux solutions salines, ces composants offrent une efficacité hydraulique et une stabilité dynamique optimisées. Utilisant des alliages de haute qualité, notamment 304, 316 et 2205 Duplex, notre processus de production garantit des tolérances précises, des passages de fluide fluides et des coûts de maintenance minimes. Associez-vous à notre équipe d’ingénierie pour des solutions OEM fiables conçues pour prolonger la durée de vie des équipements dans des conditions de fonctionnement difficiles.

Technologie de moulage de précision pour les structures de turbine complexes

Les systèmes de transport de fluides industriels modernes, les pompes de procédés chimiques à haute pression et les systèmes de circulation maritime spécialisés exigent une géométrie interne précise des aubes, des profils dynamiques équilibrés et des passages d'écoulement hydraulique fluides. Les méthodes traditionnelles de moulage au sable ou les fabrications soudées en plusieurs pièces échouent souvent lorsqu'on tente de produire des canaux internes complexes sans introduire de rugosité de surface, d'imprécisions dimensionnelles ou de faiblesse structurelle. La mise en œuvre du moulage de précision au sol de silice résout ces limitations techniques en reproduisant des modèles CAO complexes avec une précision dimensionnelle stricte directement dans le métal solide.

Cette approche de fabrication de précision élimine les lignes de joint traditionnelles et les points de concentration des contraintes, produisant une structure unifiée qui optimise la dynamique des fluides à partir du moment où le fluide entre dans l'œil d'aspiration jusqu'à ce qu'il sorte de la volute de refoulement. En utilisant des moules en céramique haute densité et des techniques de coulée assistées par vide, les composants résultants obtiennent des formes proches du résultat qui réduisent considérablement la nécessité d'un enlèvement important de métal après la coulée.

Géométrie complexe et chemins d'écoulement fluides

• Précision des palettes hydrauliques :Reproduit avec précision des aubes complexes incurvées en trois dimensions pour guider le fluide en douceur, minimisant ainsi les pertes de friction internes, le risque de cavitation et les turbulences gaspilleuses d'énergie.
• Intégrité structurelle :Fournit une structure de grain métallique homogène dépourvue de porosité interne au gaz, de trous de retrait ou de fermetures à froid courantes dans les méthodes de coulée de qualité inférieure.
• Efficacité de forme proche du net :Permet d'obtenir des tolérances dimensionnelles ultra-serrées directement à partir du moule à coque en céramique, économisant ainsi la matière première en alliage et raccourcissant les cycles de finition CNC en aval.
• Épaisseur de paroi uniforme :Maintient des dimensions de mur constantes sur les sections carénées et ouvertes, assurant une répartition équilibrée des contraintes sous des pressions hydrauliques internes élevées.

Options structurelles polyvalentes

• Conception fermée :Incorpore des carénages avant et arrière pour fermer complètement les passages de liquide. Cette configuration offre une efficacité hydraulique maximale et des pressions de refoulement élevées lors de la manipulation de fluides clairs et non agrégés.
• Conception semi-ouverte :Comprend uniquement un carénage arrière, associé à des faces d'aubes ouvertes. Il offre un équilibre optimal entre résistance structurelle et dégagement, empêchant l’accumulation de particules lors du pompage de fluides contenant un nombre modéré de solides.
• Conception ouverte :Élimine complètement les carénages avant et arrière, exposant les aubes directement au boîtier. Cette configuration est conçue spécifiquement pour le pompage de boues lourdes, de liquides très visqueux ou de fluides contenant de longues fibres.

Avantages clés du matériau en acier inoxydable

La sélection des matériaux constitue la principale défense contre les défaillances mécaniques prématurées, la corrosion galvanique et la dégradation chimique dans des environnements liquides agressifs. L'utilisation de formulations d'alliages de haute qualité garantit que les composants internes conservent leur intégrité structurelle, leur douceur de surface et leur stabilité dimensionnelle même lorsqu'ils sont soumis à une exposition continue à des produits chimiques agressifs, à de l'eau saumâtre ou à des températures de fonctionnement extrêmes.

Le choix d'une roue en acier inoxydable moulé à modèle perdu plutôt qu'en acier au carbone ou en fonte conventionnels réduit considérablement les coûts totaux du cycle de vie en prolongeant les durées de fonctionnement continu et en réduisant la fréquence des arrêts imprévus du système. La teneur inhérente en chrome forme un film d'oxyde passif auto-cicatrisant qui isole la matrice métallique sous-jacente des attaques chimiques en cours.

Nuances d'alliage et avantages en termes de performances

• Alliage de qualité 304 :Sert de base polyvalente offrant une résistance fiable à l’oxydation atmosphérique générale, aux acides organiques et aux liquides neutres des procédés industriels.
• Alliage de qualité 316 :Améliorée avec une teneur en molybdène de 2 à 3 %, cette nuance démontre une résistance exceptionnelle à la corrosion par piqûres et fissures dans les milieux riches en chlorure, les solvants et les flux de processus acides.
• Alliage duplex 2205 :Combine une microstructure mixte austénitique-ferritique pour offrir une limite d'élasticité deux fois supérieure aux alliages austénitiques conventionnels ainsi qu'une immunité supérieure à la fissuration par corrosion sous contrainte dans les environnements d'eau de mer à haute salinité.

Processus de fabrication et contrôle qualité

La fourniture de composants hautes performances pour des applications industrielles exigeantes nécessite un contrôle qualité rigoureux à chaque phase de production. De l’injection initiale de modèles en cire de haute pureté à la vérification finale de l’équilibrage dynamique, chaque étape de fabrication est régie par des protocoles d’assurance qualité standardisés.

Les techniques de fonderie avancées garantissent que la composition chimique correspond strictement aux spécifications internationales des matériaux, tandis que l'équipement de test non destructif automatisé détecte les défauts internes latents avant que les produits finis ne quittent l'usine de fabrication.

Protocoles de vérification et d'inspection

• Analyse spectrographique de la chaleur :Chaque lot de fusion est soumis à une spectrométrie d'émission optique pour vérifier que les compositions élémentaires s'alignent précisément avec les normes de matériaux ASTM, DIN et ISO.
• Mesure de coordonnées 3D :L'inspection MMT de haute précision vérifie les dimensions critiques, les angles de lame, les diamètres des œillets et les configurations de moyeu par rapport aux dessins techniques exacts du client.
• Équilibrage dynamique ISO 1940 :Chaque unité est équilibrée dynamiquement selon les normes G6.3 ou supérieures sur les plates-formes d'équilibrage automatisées pour éliminer les vibrations de rotation, réduire les contraintes sur les roulements et garantir un fonctionnement silencieux de la pompe.
• Passivation chimique des surfaces :Les pièces finies subissent un décapage acide et une passivation contrôlés pour éliminer les particules de fer libres, enrichissant ainsi la couche superficielle protectrice d'oxyde de chrome.
• Contrôles Non Destructifs (CND) :Un contrôle par ressuage et des tests par colorant liquide sont appliqués aux zones de contraintes critiques pour garantir une absence totale de microfissures ou de trous d'épingle qui brisent la surface.

Avantages en termes de performances dans les applications fluides

L'intégration d'une roue en acier inoxydable moulée à la cire perdue dans les systèmes de traitement des fluides industriels permet d'obtenir directement des efficacités opérationnelles significatives, une consommation d'énergie réduite et une durée de vie prolongée des machines. Les passages de fluide internes lisses réduisent considérablement la traînée de fluide interne, permettant aux entraînements électriques de fonctionner avec une efficacité maximale sur différents points de service.

De plus, la dureté mécanique et la ténacité élevées des alliages inoxydables de haute qualité offrent une immunité exceptionnelle à l'érosion des gouttelettes et aux piqûres de cavitation localisées, garantissant que la pompe conserve ses performances nominales de hauteur et de débit d'origine pendant des années de service continu.

Impact opérationnel

• Intervalles d'entretien prolongés :Une résistance exceptionnelle à l’usure protège contre l’érosion causée par l’écoulement de liquide à grande vitesse et les fines particules en suspension.
• Coût total de possession réduit :Un encrassement minimal de la surface et une accumulation nulle de tartre se traduisent par moins d'interventions de maintenance, une consommation de pièces de rechange réduite et des temps d'arrêt opérationnels minimisés.
• Débit hydraulique constant :Les géométries stables des aubes empêchent la dégradation du débit sur de longs cycles de fonctionnement, garantissant ainsi des débits de processus prévisibles et des profils de pression de système stables.
• Réduction des vibrations :La précision de l'équilibrage dynamique empêche la déflexion de l'arbre, protégeant ainsi les garnitures mécaniques et les roulements d'entraînement d'une usure mécanique prématurée.

Applications industrielles

Conçus pour une fiabilité maximale dans les infrastructures critiques et les environnements industriels difficiles, ces composants moulés avec précision fonctionnent impeccablement dans un large éventail de secteurs exigeants où la défaillance des composants n'est pas une option.

• Traitement et dessalement des eaux industrielles :Systèmes d'alimentation par osmose inverse à haute pression, circulation d'eau saumâtre et installations de traitement de prise d'eau de mer.
• Traitement chimique et pétrochimique :Manipulation sûre des acides concentrés, des solutions alcalines, des solvants organiques et des flux de produits chimiques corrosifs.
• Machines marines et offshore :Circuits de refroidissement d'eau de mer critiques, gestion des cales, systèmes de transfert de ballast et unités de pompes à incendie de plates-formes offshore.
• Transformation des aliments, des boissons et des produits laitiers :Transfert hygiénique de liquides comestibles, de concentrés de sirop et de solutions de lavage nécessitant des surfaces lisses passivées et non contaminantes.
• Fabrication pharmaceutique et biotechnologique :Transfert de liquide ultra-pur et circulation de bouillon réactif où des normes élevées de finition de surface empêchent l'adhésion bactérienne.
• Transformation des pâtes, papiers et textiles :Manipulation de boues fibreuses, d'agents de blanchiment agressifs et de fluides de teinture à haute température sans colmatage ni corrosion.

Spécifications techniques

Les capacités opérationnelles et les paramètres techniques de cette gamme de composants sont résumés dans le tableau de référence technique complet ci-dessous :

Capacité de personnalisation

Pour répondre aux diverses exigences des fabricants de machines OEM et des projets d'ingénierie mondiaux, des services complets de production personnalisée sont disponibles directement à partir d'actifs de conception numérique ou de prototypes physiques. Fonctionnant avec des outils avancés de modélisation 3D et de simulation de fluides, les équipes d'ingénierie collaborent directement avec les développeurs d'équipements pour affiner les angles des pales, les connexions des moyeux et les dégagements des carénages pour des performances optimales dans les corps de pompe personnalisés.

Qu'il s'agisse de produire des prototypes uniques pour des systèmes fluides spécialisés ou de passer à une production par lots OEM en grand volume, la configuration flexible des outils et les capacités d'usinage de précision garantissent des délais de livraison rapides et le respect exact des spécifications strictes de tolérance d'ingénierie.

Options d'ingénierie personnalisées

• Production basée sur le dessin :Fabrication directe basée sur des dessins CAO 2D fournis par le client, des modèles 3D STEP/IGES ou une rétro-ingénierie d'échantillons physiques.
• Outillage personnalisé pour moyeu et rainure de clavette :Dimensions d'alésage d'arbre, cannelures, supports filetés et rainures d'entraînement sur mesure pour correspondre aux interfaces d'arbre moteur propriétaires.
• Profilage hydraulique :Modification du nombre de pales, de l'angle de sortie et de la géométrie du carénage pour optimiser les courbes de débit de tête pour des conditions de service spécifiques.
• Revêtements de surface spécialisés :Application de traitements de surface résistants à l’usure ou réduisant les frottements pour les environnements de boues ultra-abrasives.

Avantages comparatifs

Comprendre les performances des différents alliages métalliques dans des conditions de travail difficiles aide les directeurs d'usine et les concepteurs d'équipements à choisir le matériau approprié pour un succès opérationnel à long terme. Le tableau comparatif ci-dessous met en évidence les principales différences de performances entre les alliages structurels courants utilisés dans la fabrication d'équipements pour fluides :

Pourquoi nous choisir

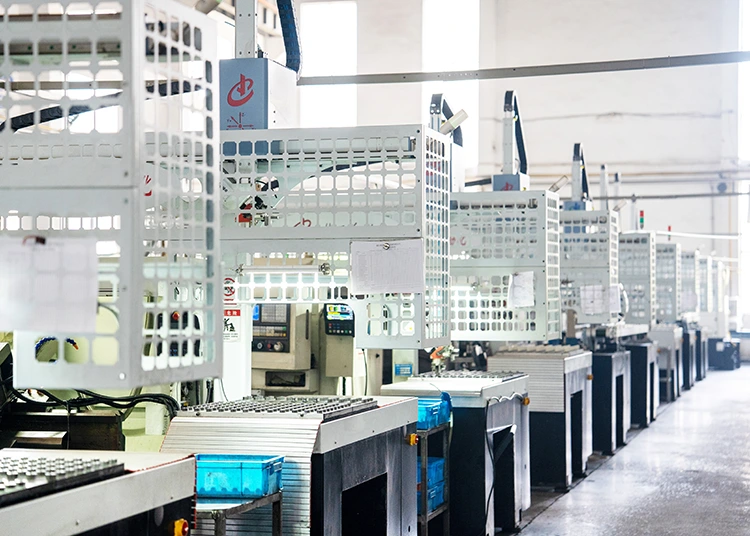

Choisir le bon partenaire de fabrication est aussi essentiel que sélectionner les bonnes matières premières. En tant que centre de production spécialisé fonctionnant sous des systèmes modernes de gestion de la qualité, notre usine combine une technologie avancée de moulage métallurgique avec des services complets de finition de précision pour fournir des composants de haute performance sur les marchés mondiaux.

• Héritage de fabrication éprouvé :De profondes racines techniques dans le traitement mécanique de précision, soutenues par une infrastructure de production moderne et des décennies de progrès industriels.
• Capacité de production robuste :Fonderies de fonderie modernes et lignes de finition CNC automatisées capables de prendre en charge des quotas de fabrication à grande échelle avec des délais d'exécution stables.
• Contrôle qualité interne :Laboratoires d'inspection entièrement intégrés équipés de CMM, de spectrographes OES, d'unités d'équilibrage dynamique et de suites de tests non destructifs.
• Assistance technique mondiale :Des équipes techniques expérimentées offrant un support dédié à la sélection des matériaux, au prototypage rapide et à l'optimisation des outils de CAO jusqu'à la fonderie.
• Traçabilité de bout en bout :Certification complète des matériaux, dossiers d'inspection et rapports de vérification dimensionnelle fournis avec chaque lot de production.

Foire aux questions (FAQ)

Q1 : Quel est le principal avantage opérationnel du choix du moulage à modèle perdu au sol de silice par rapport au moulage au sable conventionnel ?

Le moulage de précision au sol de silice offre des finitions de surface nettement plus lisses (généralement Ra 3,2 µm ou mieux lors de la coulée) et des tolérances dimensionnelles plus strictes. Cela se traduit par une efficacité hydraulique interne supérieure, une friction fluide inférieure, un risque de cavitation réduit et un travail d'usinage post-coulée minimal par rapport aux pièces brutes moulées en sable.

Q2 : Quelle nuance d'alliage d'acier inoxydable doit être sélectionnée pour les systèmes de pompage d'eau de mer à haute salinité ?

Alors que le grade 316 offre une résistance à la corrosion adéquate pour les solutions de chlorure générales, l'alliage 2205 Duplex est fortement recommandé pour l'eau de mer concentrée, la circulation offshore et les systèmes de dessalement. Le 2205 Duplex offre une résistance supérieure aux piqûres, à la corrosion caverneuse et à la fissuration par corrosion sous contrainte, ainsi qu'une limite d'élasticité mécanique deux fois supérieure aux alliages standard de la série 300.

Q3 : Comment l’équilibrage dynamique selon la norme ISO 1940 améliore-t-il la longévité des équipements fluidiques ?

L'équilibrage dynamique élimine la répartition asymétrique des masses sur le composant rotatif. L'équilibrage selon les normes ISO 1940 G6.3 ou G2.5 minimise considérablement les vibrations radiales et axiales pendant le fonctionnement, évitant ainsi une défaillance prématurée des roulements de pompe, des garnitures mécaniques d'arbre et des accouplements d'entraînement électrique.

Q4 : Une turbine en acier inoxydable de moulage de précision peut-elle être modifiée pour gérer des liquides à haute teneur en solides ?

Oui. En spécifiant une configuration de conception semi-ouverte ou ouverte lors de l'étape de coulée personnalisée, les écarts de jeu internes sont maximisés. Cela permet aux fluides contenant des particules en suspension, de petits solides ou des milieux fibreux de passer librement à travers le corps de la pompe sans provoquer de colmatage interne ou d'érosion rapide des aubes.

Q5 : Quelles méthodes de traitement de surface sont recommandées pour maximiser la résistance chimique ?

Les traitements chimiques de décapage et de passivation sont recommandés comme pratique standard pour éliminer les contaminants résiduels de fer en surface et optimiser la couche protectrice naturelle d'oxyde de chrome. Pour les applications hygiéniques de haute pureté, un polissage miroir mécanique ou un électropolissage peuvent être appliqués pour réduire la rugosité de la surface jusqu'à Ra 0,4 µm, empêchant ainsi l'adhésion bactérienne et l'accumulation de tartre.

Q6 : Quels documents techniques et rapports d'assurance qualité sont fournis avec les commandes personnalisées ?

La documentation de livraison standard comprend des certificats d'usine de matériaux chimiques (EN 10204 3.1), des fiches d'inspection dimensionnelles de MMT, des certificats de tests d'équilibrage dynamique et des enregistrements de processus de traitement thermique pour garantir une traçabilité complète des matériaux et une conformité opérationnelle.
