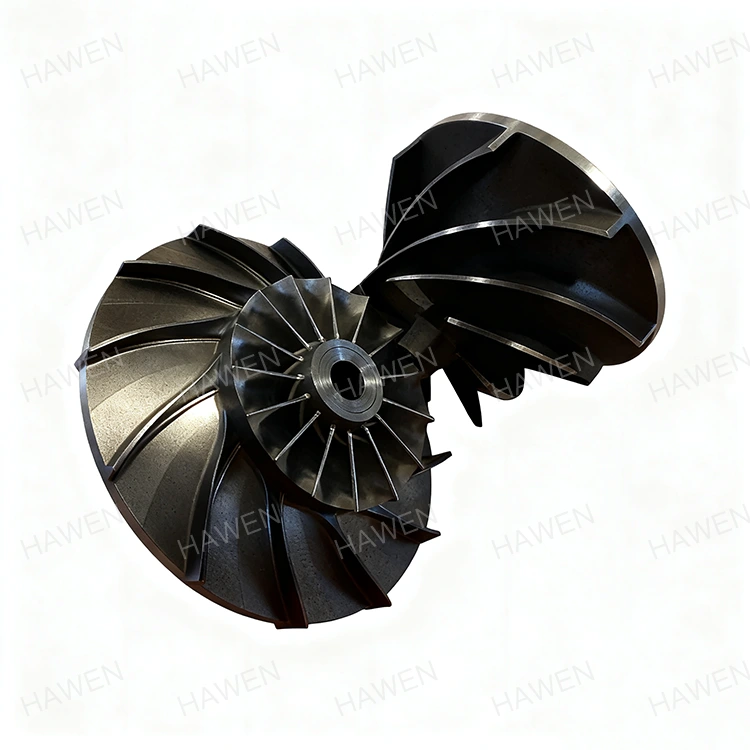

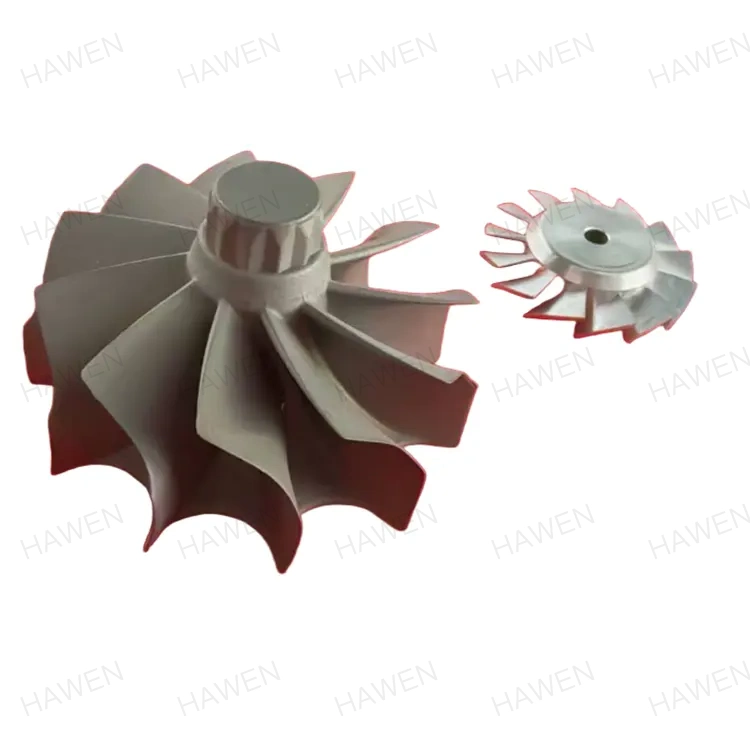

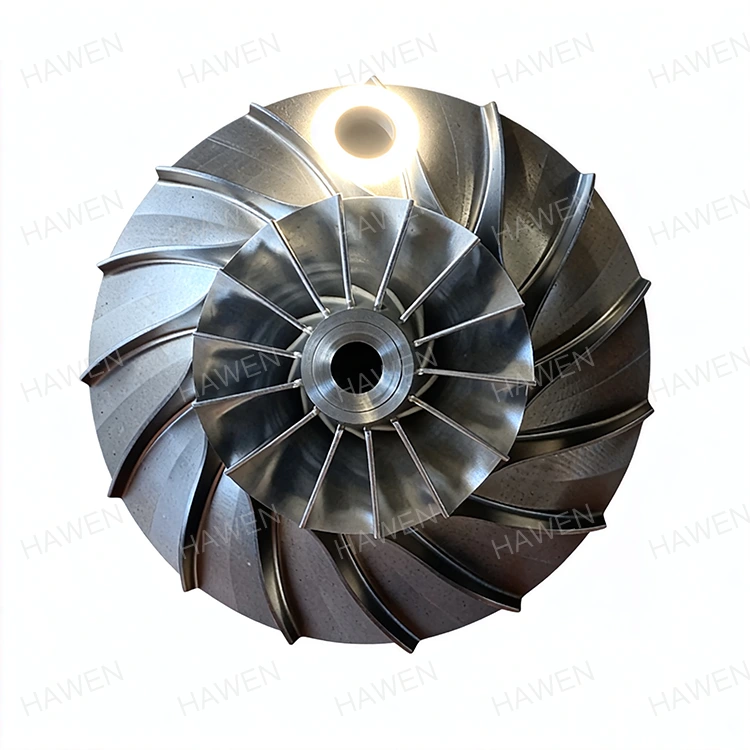

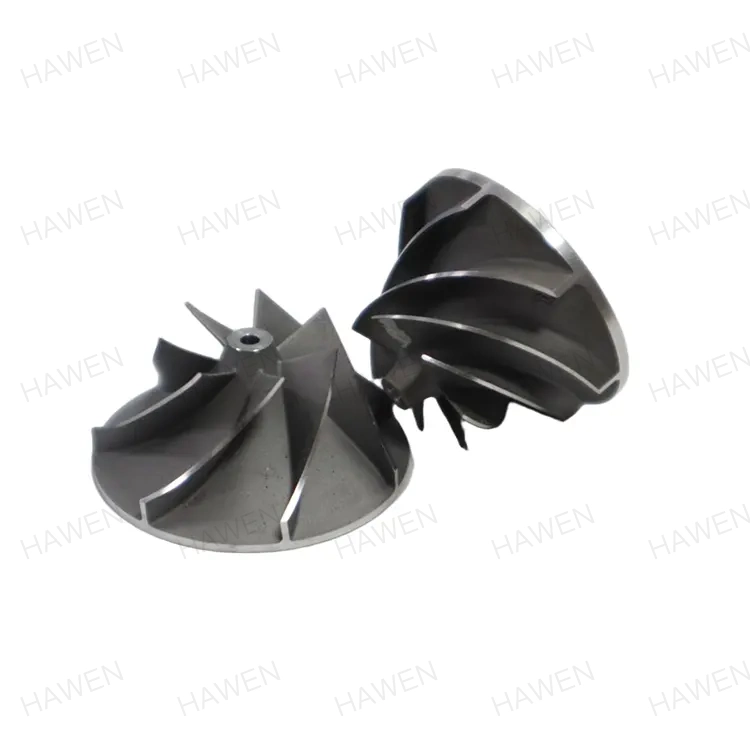

Roue en alliage d'aluminium

Avantage du matériau léger et haute performance

Une turbine en alliage d'aluminium offre une réduction de poids significative par rapport aux turbines en acier ou en fonte, ce qui améliore l'efficacité de la pompe et réduit la consommation d'énergie du moteur.

Les matériaux typiques utilisés, tels que les alliages d'aluminium ADC12 ou série 70, offrent :

Faible densité pour une inertie de rotation réduite

Bonne conductivité thermique pour une dissipation thermique efficace

Résistance adéquate pour les applications à pression modérée

Résistance à la corrosion dans des environnements aqueux doux

Défis de fabrication et exigences de précision

Sensibilité dimensionnelle

Les alliages d'aluminium sont sujets à la déformation lors de l'usinage en raison de leur faible rigidité et de leur dilatation thermique. Les turbines de haute précision nécessitent :

Tolérance d'alésage interne ≤ 0,01 mm

Rondeur d'alésage ≤ 0,005 mm

Géométrie cohérente des aubes pour maintenir l'efficacité hydraulique

Contrôle environnemental

La température de l'atelier doit être maintenue entre 20 et 25°C

Le contrôle de l’humidité est essentiel pour éviter l’oxydation des surfaces et les microfissures

Les fluides de coupe et la sélection des outils sont optimisés pour minimiser la déformation et les contraintes.

Solutions d'ingénierie et production automatisée

HAWEN applique l'usinage CNC avancé, la mesure automatisée et le contrôle des processus pour surmonter ces défis :

Le fraisage et le tournage CNC de précision garantissent des tolérances dimensionnelles serrées

Les lignes de nettoyage, de passivation et d'anodisation entièrement automatisées empêchent la contamination des surfaces

La surveillance des processus permet une détection précoce des défauts et minimise les rebuts

L'équilibrage dynamique garantit un fonctionnement fluide de la pompe à des vitesses de rotation élevées

Spécifications techniques

Scénarios d'application

La turbine en alliage d'aluminium est largement utilisée dans les applications nécessitant des turbines légères, efficaces et résistantes à la corrosion :

Machines de séchage et équipements de blanchisserie : le poids réduit du rotor diminue la charge du moteur

Pompes CVC et de circulation : efficacité énergétique améliorée dans les systèmes de liquides propres

Pompes d'irrigation et industrielles légères : distribution d'eau à pression modérée

Transformation chimique ou alimentaire : Liquides non abrasifs à faible viscosité

Visuels suggérés :

Ensembles de pompes dans les séchoirs

Systèmes de circulation CVC

Systèmes d'eau industriels légers

Avantages en termes de performances

Plus léger que l'acier ou la fonte, réduisant la consommation d'énergie de la pompe

Une excellente conductivité thermique améliore la gestion de la chaleur

Une précision dimensionnelle élevée garantit un débit stable et de faibles vibrations

L'aluminium traité en surface résiste à une légère corrosion, prolongeant ainsi la durée de vie

Contrôle qualité et certification

Contrôle et traçabilité des matières premières

Usinage CNC surveillé via des systèmes SPC

Équilibrage dynamique testé pour la conformité ISO 1940 G6.3

Traitement de surface inspecté pour l'épaisseur, la rugosité et la qualité de passivation

Visuels suggérés :

Ligne d'usinage CNC

Ligne de production de passivation et d'anodisation

Contrôle dimensionnel avec MMT

Valeur client et support technique

Conceptions personnalisées pour les applications OEM et industrielles

Prototypage rapide et livraison d'échantillons pour les tests du système

Approvisionnement à long terme pour une production de masse

Coûts opérationnels réduits grâce à une conception légère et de haute précision

Visuels suggérés :

Équipe d'ingénierie effectuant une simulation de flux

Lignes de montage en usine

Installations de projets clients

Foire aux questions (FAQ)

Q1 : Les turbines en alliage d’aluminium peuvent-elles gérer des fluides à haute viscosité ?

R : Généralement adapté aux liquides de viscosité faible à moyenne ; les fluides à haute viscosité peuvent nécessiter des roues en acier semi-ouvertes ou ouvertes.

Q2 : Comment la déformation est-elle évitée pendant la fabrication ?

R : Grâce à l'usinage CNC, au contrôle environnemental, aux paramètres de coupe optimisés et à l'équilibrage dynamique.

Q3 : Des traitements de surface sont-ils disponibles pour la protection contre la corrosion ?

R : Oui. La passivation, l'anodisation et le polissage peuvent être appliqués en fonction des exigences de l'application.

Q4 : Puis-je commander sur la base de dessins personnalisés ou de spécifications de performances ?

R : Oui, nous proposons une personnalisation complète pour répondre aux exigences de débit, de hauteur et de vitesse de rotation.

Q5 : Quelles industries utilisent couramment des turbines en alliage d’aluminium ?

R : Machines à laver, systèmes CVC, pompes à eau industrielles légères, traitement chimique avec des liquides à faible viscosité.

Résumé

La turbine en alliage d'aluminium offre une combinaison de conception légère, de performances hydrauliques élevées et de résistance à la corrosion, ce qui la rend adaptée aux applications de fluides propres et à pression modérée. L'usinage et les traitements de surface avancés garantissent la précision dimensionnelle, la fiabilité et une durée de vie prolongée.
